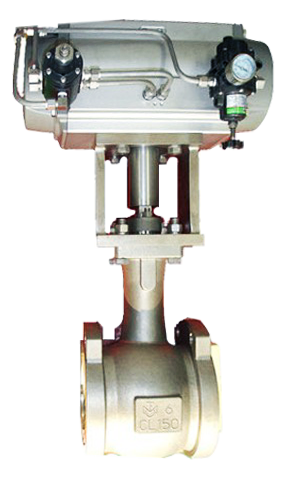

偏心旋转调节阀

偏心旋转调节阀，又称凸轮挠曲阀，是一款结构新颖、性能卓越的角行程调节阀门。它采用独特的偏心旋转工作原理：阀芯（通常为球冠形）的中心与阀轴的旋转中心设计有一个偏心距。当执行机构驱动阀轴旋转时，阀芯相对于阀体中心作凸轮状的偏心旋转运动，从而改变流道开启面积，实现对介质流量的精确、连续调节。该阀门设计通径覆盖1〞至12〞（DN25~DN300），压力等级涵盖ANSI 150Lb~600Lb（对应PN1.6~10MPa），适用温度范围宽广，可达-60℃至+350℃，甚至通过特殊设计可扩展至450℃。

其阀体常采用一体式铸造，连接方式以对夹式为主，结构极为紧凑，重量轻巧，安装便捷。阀门材质选择多样，包括碳钢（如WCB）、奥氏体不锈钢（304、316）、双相钢等，以满足不同腐蚀性工况的需求。它特别适用于处理高粘度、含有固体颗粒、纤维或易结晶的浆液类介质，如水煤浆、催化剂悬浮液、纸浆、污水等，在石油化工、煤化工、冶金、电力、造纸等行业的自动控制系统中扮演着关键角色。

1. 创新的偏心旋转结构与优异的密封性能

阀门核心采用偏心球冠阀芯与挠曲臂组合设计。关闭时，阀芯的柔臂在执行机构推力下产生微小弹性变形，使球面与阀座密封面实现紧密的线接触乃至面接触，形成可靠的“挠曲密封”。这种结构使得阀门在关闭瞬间具有剪切作用，能有效切断介质中的纤维并自动刮除阀座上的固体颗粒，具备良好的自洁能力，特别适合不洁净的物料。其泄漏量小，金属硬密封可达ANSI B16.104 IV级或V级标准。

2. 超高的流通能力与极小的流体阻力

阀门流路设计简洁、流畅，近似直通型，流体通过时转折少，因此流阻非常小。与相同公称通径的单座阀或双座阀相比，其额定流量系数（Cv或Kv值）显著更大，这意味着在同等压差下能通过更多的流量，或满足大流量调节需求时可以选择更小口径的阀门，有助于节省设备投资和空间。

3. 卓越的耐磨耐冲刷性与长寿命

针对浆液介质的严苛磨损工况，阀门的密封面采用了多种强化方案。最常见的是在阀芯和阀座表面堆焊司太立（Stellite）钴基硬质合金，其硬度高（HRC可达40以上），耐磨、耐高温、耐腐蚀性能优异。对于极端磨损的场合，如煤化工水煤浆系统，可采用更先进的镶嵌陶瓷阀芯（如纳米氧化锆）技术，陶瓷材料具有极高的硬度和耐冲蚀性，能数倍延长阀门使用寿命。阀杆通常经过调质和表面氮化处理，以提高抗腐蚀和抗擦伤能力。

4. 宽广的可调比与稳定的调节特性

该阀门拥有出众的调节性能，全通径型号的可调比（R）高达100:1，缩径型号也可达到40:1。这意味着阀门能在从微小流量到大流量的极宽范围内实现精确、有效的线性或近似等百分比流量特性调节，控制精度高，稳定性好，避免了小开度时的调节不稳定现象。

5. 低摩擦操作与高可靠性

由于阀芯和阀杆只做旋转运动，与传统直行程阀相比，其与填料之间的摩擦力更小，所需操作扭矩低，这使得配套执行机构可以更小型化，同时启闭轻松。阀门整体刚性好，输出力大，能够在较高的额定压差下可靠工作，抗震动能力强，确保了长期运行的稳定性。
