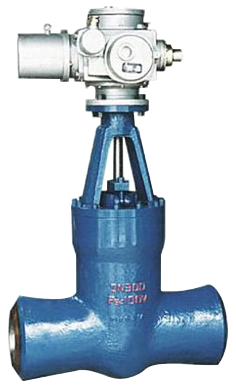

Z960Y高温高压电站闸阀

Z960Y高温高压电站闸阀是一款专为火力发电站、石油化工及冶金等工业领域中的极端工况所设计的高性能截断阀门。它严格遵循日本火力发电用阀门标准E101和中国机械行业标准JB/T3595-93进行制造与验收，其结构长度和焊接坡口尺寸也分别依据E101标准和电力工业管理标准78DG执行，确保了产品在设计与制造上的高度规范性与可靠性。

该阀门设计用于在公称压力PN16.0-32.0MPa（对应美标Class 2500-4500）以及最高达570℃（如P54170V型号）的极端温度和压力下长期稳定工作，主要应用于水、蒸汽、油品及过热蒸汽等管路上，实现介质的可靠切断或接通。

其显著的结构特征是采用了压力自紧式密封的中腔设计，并通常将支管两端设计为焊接连接，这种结构使得阀门的内腔压力越高，其密封性能反而越可靠，完美适应了电站系统对高压密封的苛刻要求。阀门提供两种主流标准形式：一种是遵循美国标准ANSI B16.34和日本标准JIS E101的引进型，另一种是完全按中国JB3595标准的国标型，两者在温度-压力等级上保持一致，具有良好的互换性。

1. 遵循国际双重标准，确保卓越的兼容性与可靠性

阀门的设计与制造同时严格遵循日本E101标准和中国JB/T3595标准，这意味着它既能完美适配引进的海外机组设备，也能与国产电站系统无缝配套。这种双重标准认证不仅体现了产品制造的严谨性，也为其在全球范围内的项目应用提供了极大的便利和品质保证。

2. 独特的压力自紧式密封与焊接端结构

阀门中腔采用创新的压力自紧式密封结构，摒弃了传统的螺栓连接阀盖。其原理是随着管道内介质压力的升高，密封元件（如低碳钢或柔性石墨316丝网制成的自密封圈）被自动压紧，从而实现“压力越高，密封越可靠”的效果，彻底解决了高温高压下法兰连接易泄漏的难题。同时，支管两端通常采用全焊接结构，不仅连接强度高、密封绝对可靠，还能有效避免法兰连接处的潜在泄漏点，特别适用于对安全性要求极高的主蒸汽和给水管道。

3. 超硬耐磨的钴基硬质合金密封面

阀门的核心密封部件——闸板与阀座密封面，均采用司太立（Stellite）钴基硬质合金通过堆焊或等离子喷焊工艺制成。经过精密研磨后，其表面硬度极高，金属层厚度通常≥3mm，具备优异的耐磨性、耐高温性、耐腐蚀性和抗擦伤性能，能够承受高速蒸汽流体的长期冲刷，从而极大地延长了阀门的使用寿命，减少了维护频率。

4. 经特殊强化处理的抗蚀阀杆

阀杆作为关键运动部件，选用了如1Cr17Ni2或20Cr1Mo1VA等高性能不锈钢或合金钢材料，并经过调质和表面氮化处理。这种处理工艺使阀杆表面形成一层坚硬的硬化层，不仅显著提高了其抗腐蚀和抗擦伤能力，还能有效降低与填料之间的摩擦系数，使得阀门即使在高温高压下启闭也更为轻松省力。

5. 灵活可定制的启闭件与驱动方式

为满足不同工况和流量特性要求，阀门的启闭件（闸板）结构可根据用户需求设计成楔式弹性单闸板、双闸板或平行双板等多种形式。在驱动方式上，则提供了全面的选择，包括手动操作、伞齿轮或正齿轮传动、以及配备专用电机、减速器和转矩控制机构的电动装置，支持就地操作和远程自动化控制，极大地提升了系统操作的便捷性与现代化水平。

6. 适应性强的高温高压材料体系

阀体、阀盖等主要承压部件可根据具体的温度、压力等级和介质特性，从一系列经过验证的材料中精选，如WCB碳钢、WC6/WC9铬钼钢、乃至12Cr1MoV等高温合金钢。这种科学的材料配对体系确保了阀门在整个工作温度范围内都具有稳定的力学性能和抗高温蠕变能力，从材料根源上保障了设备的安全运行。

7. 严谨的制造与全流程质量检验

产品制造过程融合了精密铸造或锻造工艺，确保铸件组织均匀、外观光洁。出厂前需经过包括高压水强度试验、高压气体强度试验、无损检测（如射线或超声波探伤）以及严格按照API 598或E101标准进行的密封性能试验在内的多道严格检测。这些严谨的工艺流程和质量控制节点，共同确保了每一台Z960Y闸阀都能达到气泡级密封标准，满足电站长期、稳定、安全运行的核心需求。
