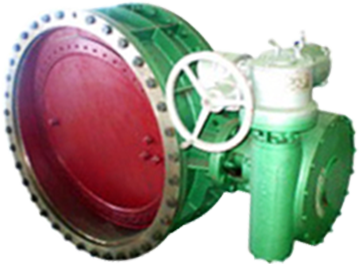

多层次金属硬密封蝶阀

多层次金属硬密封蝶阀是一种集先进结构设计、高性能密封技术与广泛工况适应性于一体的工业阀门。它采用创新的三偏心几何结构与多层次复合密封圈相结合的设计理念，完美融合了金属硬密封的耐用性与弹性密封的可靠性，专为高温、高压、强腐蚀及含颗粒介质等苛刻工况下的可靠切断与调节而研发。

该阀门通径覆盖范围极广（DN50至DN4000），主体材质可选Q235-A碳钢、16MnR低合金钢或WCB铸钢等，能够承受高达600℃的高温及1.0MPa的系统压力，尤其适用于煤气、热空气、蒸汽、油品及弱腐蚀性流体等介质管道。其驱动方式灵活多样，支持手动、电动、气动及液动，可轻松集成到各类自动化控制系统中，广泛应用于冶金、电力、石油化工、煤化工、城市供热及给排水等关键工业领域

1.创新的三偏心结构与零摩擦设计：

阀门采用独特的三维偏心原理（轴心偏心、管线偏心、锥座偏心），使得蝶板在开启瞬间即与阀座密封面完全脱离，关闭过程中直至完全闭合时才接触并压紧。这一设计彻底消除了密封副之间的机械磨损与擦伤，实现了近乎零摩擦的启闭，并产生“越关越紧”的楔形效应，确保了长期使用后仍能保持卓越的密封性能。

2.多层次复合密封与卓越的密封可靠性：

密封副采用软硬层叠式金属片或多层不锈钢板与柔性石墨复合的结构。这种设计兼具了金属材料的耐高温、高压特性与弹性材料的补偿能力，无论在常温还是高达600℃的极端温度下，均能实现气泡级密封（泄漏率符合GB/T13927标准），有效解决了传统单一材料密封在热胀冷缩下易泄漏的难题。

3.优异的耐高温、耐磨损与抗腐蚀性能：

蝶板密封面常采用堆焊钴基硬质合金（如司太立合金）等耐磨耐蚀材料，阀座也经过特殊硬化处理。结合高等级不锈钢阀杆与柔性石墨填料，使阀门能够长期耐受高温介质冲刷、颗粒磨损及弱腐蚀性化学介质的侵蚀，使用寿命远超普通阀门。

4.低操作扭矩与高流通能力：

三偏心结构在实现严密密封的同时，大幅降低了启闭所需的操作力矩，使得阀门开关轻便灵活、省力节能。大口径蝶板常采用桁架式轻量化设计，在保证强度的同时增大了过流面积，流阻小，压力损失低，节能效果显著。

5.双向密封与灵活的安装适应性：

阀门设计为双向承压密封，安装时不受介质流向限制，可在水平、垂直等任意方向安装，为管道系统设计提供了极大便利。同时，驱动装置支持多工位安装，便于在现场空间受限的情况下灵活配置。

6.广泛的驱动选项与智能化接口：

提供手动蜗轮、电动、气动及液动等多种驱动方式，可满足从就地手动操作到远程自动控制的各类需求。电动与气动执行机构可配备定位器、限位开关及反馈信号装置，轻松接入DCS或PLC系统，实现精确的比例调节和远程状态监控，满足现代工业智能化管理的要求。
