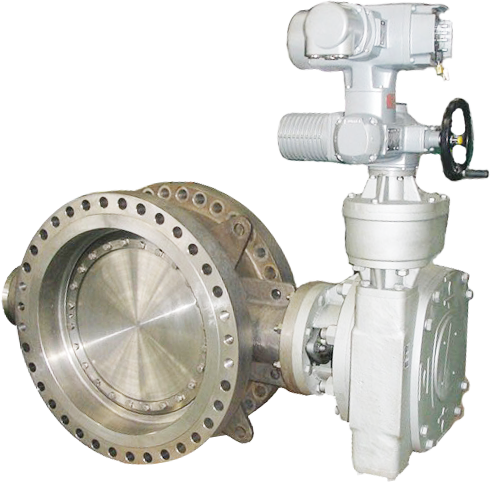

三偏心金属硬密封蝶阀

三偏心金属硬密封蝶阀是一款融合了先进几何学原理与高精度制造工艺的高性能工业阀门，代表了现代大口径、高参数工况下切断与调节技术的尖端水平。其核心设计采用革命性的三维偏心结构，即阀杆轴线与蝶板密封面偏离一定尺寸形成第一偏心；阀杆轴线与管道及阀门通道轴线形成第二偏心；蝶板密封面中心线与阀门通道轴线形成一个倾斜角，构成第三偏心。

这种复合偏心设计使得蝶板在开启过程中瞬间脱离阀座，实现全程无摩擦旋转，仅在关闭最终位置依靠锥面楔紧作用实现密封，形成了“越关越紧”的独特力学特性。该阀门规格覆盖极广，公称通径从DN200至DN4000（8〞～158〞），压力等级涵盖PN0.6至PN15MPa（对应美标150Lb～900Lb），适用温度范围宽广（-46℃至+350℃），能够从容应对循环水、污水、工业废水、空气、煤气、合成气、烟气、废气等多种复杂、含颗粒或腐蚀性介质。

阀体与关键部件可根据介质特性和使用环境，选用球墨铸铁、高铬铸铁、碳钢、奥氏体不锈钢（304/316）、双相钢等多种材质，展现了卓越的工况适应性和高度的定制化能力。

1. 创新的三偏心锥面密封与零摩擦自补偿

三维偏心结构是本阀门的灵魂。它不仅消除了蝶板启闭过程中的摩擦与磨损，还通过倾斜的锥形密封面设计，将传统的面接触密封优化为近乎线接触的楔形密封。当阀门关闭时，蝶板锥面沿阀座锥面“滚动”压入，产生自增强的密封力，介质压力越高，密封比压越大，密封越可靠。该结构还具备温度-压力自补偿功能，能自动适应因温度、压力波动引起的阀体与蝶板微量形变，确保在长期运行和热循环工况下的密封稳定性。

2. 顶级的精密制造与“气泡级”密封保障

为实现绝对的密封可靠性，阀门的核心密封副采用了极致的制造工艺。蝶板密封面在五轴联动数控加工中心上完成，确保了三维空间内复杂几何轮廓的超高精度。之后，再经过先进的毫克伦（Mirror Grinding）磨削工艺进行镜面抛光，使密封表面达到纳米级光洁度。这种“硬碰硬”的金属密封副（通常采用不锈钢堆焊司太立合金、喷焊镍基合金或直接镶嵌硬质合金环）经过精密配对研磨后，能够实现ANSI B16.104 VI级（零泄漏）或V级的严苛密封标准，使用寿命远超传统阀门。

3. 优化的桁架式流道与卓越的流体性能

针对大口径阀门，蝶板采用高强度桁架式（或称筋板式）中空结构。这种设计在保证蝶板有足够结构强度和刚度的前提下，大幅减轻了重量，降低了启闭扭矩和对执行机构的要求，同时最大限度地增加了流道有效通流面积。优化的流线型轮廓使得流体阻力极小，压力损失显著低于同口径闸阀或截止阀，具有优异的节能效果，尤其适合大流量、低压损的输送工况。

4. 超强的工况适应性与广泛的应用领域

凭借其从-46℃低温到350℃高温的宽温域耐受能力，以及高达PN15/Class 900的高压等级，该阀门可部署于从水处理、电力、冶金到石油化工、煤化工、海上平台等众多行业的严苛工位。无论是处理含尘煤气、腐蚀性烟气、工业废水，还是输送高温蒸汽、合成工艺气，其坚固的金属硬密封结构和多样的材质选项都能提供可靠的解决方案。双向承压密封设计，使安装不受介质流向限制。

5. 灵活的驱动配置与智能化控制接口

阀门支持手动（蜗轮箱）、电动、气动、液动等多种驱动方式，可满足从就地手动操作到全自动远程控制的所有需求。大口径阀门常配备高性能的齿轮箱或多回转执行机构，以提供足够的驱动扭矩。通过集成智能定位器、限位开关、力矩开关及总线通讯模块，可实现阀门的精确比例调节、行程控制、故障诊断，并与DCS、PLC等上位系统无缝集成，是构建现代化、智能化工业管网的理想选择。
