Низкотемпературный запорный клапан

Низкотемпературный перекрывающий клапан — это высокопроизводительный перекрывающий клапан, специально разработанный для работы в условиях низких и сверхнизких температур. Диапазон рабочих температур может достигать от -45 °C до -197 °C. Широко применяется в системах хранения, транспортировки и обработки глубоко охлаждаемых сред, таких как сжиженный природный газ (СПГ), жидкий азот, жидкий кислород, жидкий аргон, жидкий аммиак, жидый хлор и других. Основным элементом клапана является затворная плита в форме пробки, уплотнительные поверхности обычно имеют плоскую или коническую форму. Под действием привода плита движется строго по вертикальной прямой линии, проходящей через центральную ось каналов седла, обеспечивая открытие и закрытие клапана. В зависимости от формы движения штока клапана различают два типа: с подъемным штоком (шток поднимается, а ручка не поворачивается) и с подъемно-вращающимся штоком (ручка и шток вращаются и поднимаются вместе). Функциональное назначение клапана четко определено: он предназначен исключительно для полного открытия или закрытия трубопровода и запрещается использовать в качестве устройства регулирования расхода или дросселирования, чтобы избежать повреждения уплотнительных поверхностей высокоскоростным потоком среды.

По сравнению с обычными клапанами, конструкция низкотемпературных перепускных клапанов строится на ряде особенных и строгих принципов. Во-первых, все материалы должны сохранять достаточную вязкость, прочность и структурную стабильность при крайне низких температурах, чтобы предотвратить хрупкое разрушение при низких температурах. Во-вторых, конструкция клапана должна максимально уменьшать передачу тепла от окружающей среды к низкотемпературной среде (потери тепла), избегая внутреннего испарения и повышения давления из-за постоянного притока внешнего тепла. Кроме того, необходимо решать такие проблемы, как отказ смазки при низких температурах, изменение свойств уплотнительных материалов и защита механизма управления от замерзания. В связи с этим клапаны требуют высокой специализации в области материаловедения, конструктивного проектирования и производственных технологий: например, широко применяется конструкция длинного крыла клапана, тщательно подбираются аустенитные нержавеющие стали и другие материалы для низких температур, используются специальные технологии уплотнения и обработки поверхности, что обеспечивает длительную, безопасную и надежную работу клапанов в экстремальных условиях.

1. Соблюдение строгих принципов специальной конструкции для низких температур, обеспечивающих интегральную безопасность

Конструкция клапана превосходит стандарты обычных клапанов и специально разработана с учётом физических характеристик низкотемпературных систем. Одной из ключевых целей проектирования является исключение значительного теплового источника в системе, для этого часто применяются конструкции с длинными горловинами клапанов, увеличивающие пути теплоотвода, что позволяет максимально уменьшить попадание окружающей температуры и предотвратить опасное перепад давления из-за аномального испарения среды. Кроме того, все компоненты, напрямую контактирующие с низкотемпературной средой, должны соответствовать требованиям взрывозащиты и огнестойкости, а движущиеся детали, не поддающиеся смазке, оснащаются специальными конструктивными решениями (например, самосмазывающими материалами или специальными зазорами), чтобы предотвратить истирание деталей в условиях сухого трения, обеспечивая при этом безопасность и надёжность работы клапана в условиях глубокого охлаждения.

2. Научно обоснованная система низкотемпературных материалов обеспечивает механические свойства при низких температурах

Выбор материалов является ключевым аспектом при производстве низкотемпературных клапанов. Основные компоненты, такие как корпус, крышка и дисковый элемент клапана, должны быть изготовлены из специальных материалов с учётом минимальной рабочей температуры: при температуре выше -100 °C применяются низкоуглеродистая сталь или низколегированная сталь, подвергнутые особым обработкам; при температуре ниже -100 °C обязательно используются аустенитные нержавеющие стали с кубической решёткой поверхностного узла и отличной хрупкостью при низких температурах (например, 304, 316L), никелевые стали или сплавы монель, чтобы предотвратить хрупкое разрушение при низких температурах. Шток и крепежные элементы также должны соответствовать требованиям низкотемпературной эксплуатации, обычно применяются высокопрочные аустенитные нержавеющие стали, поверхность которых подвергается твёрдению методами хардениния хромом, азотирования или нитридирования никеля, что повышает твёрдость, предотвращает истирание вкладышей и заедание резьбы. Гайки чаще всего изготавливаются из молибденовой или никелевой стали и покрываются дисульфидом молибдена, чтобы обеспечить беспроблемное снятие и установку даже при низких температурах.

3. Уникальная конструкция крышки с «длинным шейкой» защищает ключевые уплотнения и рабочие элементы

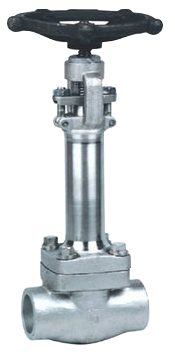

Это наиболее типичная внешняя особенность низкотемпературного перекрывающего клапана. В конструкции крышки используется тонкий и длинный шейковый профиль, что позволяет разместить уплотнительную втулку, гайку штокового вала и рукоятку управления на удалённом от низкотемпературных потоков участке, обеспечивая работу при температуре близкой к окружающей среде. Такое решение эффективно предотвращает выход из строя уплотнения из-за чрезмерного понижения температуры, исключает замерзание и заклинивание механизмов управления, гарантирует долгосрочную надёжность уплотнения, а также позволяет операторам безопасно и легко открывать и закрывать клапаны при комнатной температуре.

4. Специальная система уплотнительных прокладок, адаптированная для низких температур

Для решения проблемы усадки и затвердевания обычных уплотнительных материалов при низких температурах, система прокладок низкотемпературного запорного клапана проектировалась с учётом специальных требований. Традиционные асбестовые прокладки подвержены риску проникновения и утечки, а резина и обычные фторопласты при низких температурах уменьшаются в объёме или становятся хрупкими. Поэтому обычно используются асбестовые прокладки из пропитанного политетрафторэтилена (ПТФЭ), обладающего стабильной работой при низких температурах, или гибкие графитовые прокладки. Особенно гибкий графит, благодаря отличной непроницаемости к газам и жидкостям, хорошей эластичности и способности восстанавливать исходную форму в направлении толщины, а также сохранять свойство самосмазывания даже при низких температурах, является широко применяемым высококачественным уплотнительным материалом в современных низкотемпературных клапанах.

5. Точная обработка и специальная конструкция с защитой от огня и статического электричества

Для обеспечения абсолютной надежности герметизации при сверхнизких температурах поверхности уплотнения клапанного диска и седла должны быть изготовлены и соединены с высокой точностью. Для клапанов, предназначенных для транспортировки легковоспламеняющихся и взрывоопасных низкотемпературных сред (например, СПГ), необходимо также интегрировать противопожарную и антистатическую конструкцию в соответствии с соответствующими стандартами. Противопожарная конструкция гарантирует сохранение герметичности или функциональности клапана в течение определенного времени в случае возгорания; антистатическая конструкция предотвращает образование статического электричества из-за трения, что исключает потенциальные риски безопасности.

6. Разнообразные способы привода и подключения, соответствующие требованиям сложных систем

Для удовлетворения потребностей различных уровней автоматизации и условий установки низкотемпературные запорные клапаны могут быть оснащены различными приводами: ручным (включая модели с подъемной штангой и поворотной штангой), зубчатым, электрическим, пневматическим или гидравлическим. Конструкция соединительных элементов может варьироваться в зависимости от проекта трубопровода — фланцевое, сварное, вставное или резьбовое соединение обеспечивает высокую гибкость системной интеграции. Хотя гибкий графитовый уплотнитель имеет очень высокую температурную предельную нагрузку (до 870 °C), это лишь указывает на его адаптивность в условиях не сверхнизких температур (например, в уплотнительных каналах верхней части длинного горлового клапана). В целом конструкция и выбор материалов клапана ориентированы на обеспечение надежной работы в ключевых зонах сверхнизких температур.
