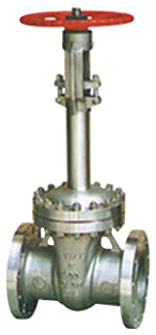

Низкотемпературный затвор по американскому стандарту

Низкотемпературный затворный клапан по американскому стандарту — это высокопроизводительный промышленный клапан, разработанный и изготовленный в строгом соответствии с сериями стандартов Американской ассоциации стандартов (ANSI), Американского общества нефтяной промышленности (API) и Американского общества инженеров-механиков (ASME). Он специально предназначен для работы в условиях экстремальных низких и даже сверхнизких температур. Компания Shanghai Haoshi Valves Co., Ltd., опираясь на передовое производственное оборудование и опытную техническую команду, способна осуществлять индивидуальное производство в соответствии с указанными клиентами международными стандартами (такими как китайский GB, немецкий DIN, японский JIS, британский BS и др.) и отраслевыми нормами, обеспечивая международную универсальность и надежность продукции.

Данный клапан имеет корпусную конструкцию с штуцевым крылом (соединение крыла болтами), что облегчает внутренний ремонт и обслуживание. Корпус клапана и его ключевые компоненты могут быть выбраны из широкого ассортимента материалов, включая, но не ограничиваясь, низкотемпературные стали, аустенитную нержавеющую сталь (304/304L/316/316L), углеродистую сталь (WCB, A105), легированную сталь (WC6, WC9, F11, F22) и даже титановые сплавы, в зависимости от требований к температуре среды, давлению и коррозионной стойкости. Это гарантирует безопасную и стабильную работу в экстремальных температурных диапазонах от -196 °C до 650 °C и при высоком давлении от 1,0 МПа до 50,0 МПа.

Клапан выполнен с открытым стержнем, что позволяет наглядно видеть положение стержня и легко определять его состояние (открытое или закрытое). Проводка клапана выполнена в полном диаметре, при полном открытии затвора обеспечивает сечение прохода, практически совпадающее с трубопроводом, что гарантирует минимальное сопротивление потоку. Затвор может быть спроектирован как жесткая, так и упругая конструкция, чтобы удовлетворить различные требования к герметизации и компенсации рабочих условий. Конструкция соединения на конце клапана гибкая: доступны фланцевые концы (соответствуют ASME B16.5) или сварные (соответствуют ASME B16.25), а также поддерживаются разные варианты соединений — внутренние/внешние резьбы, сварные соединения, штуцерные соединения и другие, что обеспечивает идеальную адаптацию к различным трубопроводным системам. Варианты привода включают ручной (с возможностью подъема или без него, с редуктором и увеличением крутящего момента), пневматический, гидравлический и электрический, что позволяет удовлетворять потребности в управлении — от локального управления до полностью автоматизированного дистанционного контроля. Проектирование, изготовление и испытания строго соответствуют ключевым стандартам API 600/6D, ISO 10434/14313, ASME B16.34 (класс давления-температуры), ASME B16.10 (длина конструкции) и API 598/6D (испытания). Это незаменимое ключевое оборудование для переключения потока в системах хранения, транспортировки и обработки сжиженного природного газа (СПГ), сжиженного азота, сжиженного кислорода, сжиженного аргона, этилена и химических веществ при низких температурах.

1. Превосходные низкотемпературные материалы и широкая адаптивность к температуре и давлению

Основное преимущество клапана заключается в использовании специальных материалов и технологии производства, адаптированных к низкотемпературным условиям. В качестве материала применяется низкотемпературная сталь или аустенитная нержавеющая сталь, прошедшие строгие испытания на ударную прочность при низких температурах, что обеспечивает сохранение хорошей пластичности и прочности даже при сверхнизких температурах до -196 °C, исключая риск хрупкого разрушения при низких температурах. В сочетании с широким диапазоном рабочих температур от -196 °C до 650 °C и максимальным давлением до 50,0 МПа, клапан способен полностью удовлетворить потребности во всём процессе — от глубокой холодной сепарации и сжижения газа до последующей химической обработки, демонстрируя высокую степень универсальности.

2. Стандартизированная конструкция по американским стандартам и высокая конфигурационная гибкость

Продукт полностью разработан на основе американских стандартов, таких как API и ASME, что обеспечивает бесшовное взаимодействие с трубопроводными системами по всему миру, особенно в Северной Америке. От структурной длины и размеров фланцев до сварных швов и номинальных значений давления и температуры — все параметры соответствуют международно признанным стандартам. Кроме того, модульная конструкция обеспечивает высокую конфигурационную гибкость: пользователи могут выбирать тип затвора (жесткий/упругий), тип седла (заменяемый, экономичный для обслуживания), способ управления (ручной, зубчатый или воздушный/жидкостной/электрический) и соединительные интерфейсы в соответствии с конкретными условиями эксплуатации, что позволяет точно подбирать оборудование.

3. Обеспечение удобного соединения крышки клапана и долговечной надежной герметизации

Дизайн с болтовым соединением крышки клапана позволяет легко демонтировать её без специальных инструментов при необходимости проверки или замены внутренних деталей (например, затвора, седла), что значительно упрощает процедуру обслуживания и снижает долгосрочные эксплуатационные расходы. В сочетании с кованой штоком клапана типа T и высокоточным обработанным уплотнительным поверхностью затвора обеспечивается надёжность уплотнения и стабильность работы клапана при частых открытиях и закрытиях, а также при резких перепадах температур.

4. Полная проходка стержня обеспечивает отличные эксплуатационные и регулировочные характеристики

Дизайн канала с полным проходом максимально снижает потери давления жидкости, повышает энергоэффективность системы и облегчает очистку трубопроводов от песка. Открытая конструкция с шнеком не только обеспечивает наглядное представление о положении клапана, но и благодаря расположению резьбы шнека и уплотнительного пакета на внешней стороне корпуса клапана исключает прямой контакт с низкотемпературной средой, снижая риск образования льда и засорения, что делает эксплуатацию более надежной. Дополнительная установка шестерни-зонта позволяет легко открывать и закрывать клапаны большого диаметра при минимальном усилии рукоятки.

5. Строгий контроль качества на всех этапах цикла и обеспечение множеством международных сертификаций

Каждый этап — от закупки материалов, ковки и обработки, термической обработки до окончательной сборки и испытаний — осуществляется в рамках надежной системы управления качеством компании (например, ISO 9001), строго соблюдая испытания на герметичность, прочность и долговечность по стандартам API 598/6D. Соблюдение специализированных стандартов для клапанов, таких как API 600 и ISO 10434, означает, что данный клапан достигает международно передового уровня в плане рациональности конструкции, целостности материалов, точности изготовления и надежности характеристик, обеспечивая пользователям уверенность в качестве и гарантию соответствия проекту установленным требованиям.
