Стационарный высоконапорный шаровой кран

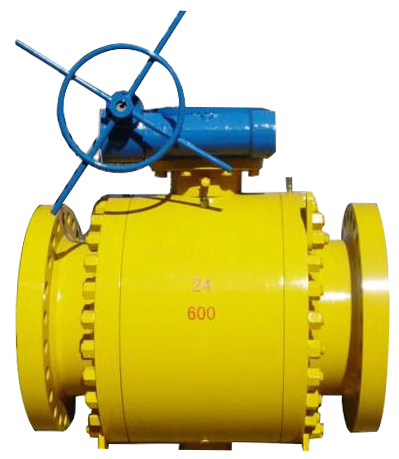

Фиксированный высоконапорный шаровой клапан типа Q347H — это высокопроизводительный промышленный клапан, специально разработанный для критических трубопроводов с большим диаметром и высоким давлением. Клапан оснащен надежной фланцевой системой соединения, а основным способом привода является червячное передача, обеспечивающая плавный, лёгкий и точный контроль открытия и закрытия, что особенно подходит для клапанов большого диаметра, требующих значительного крутящего момента при управлении. Корпус клапана изготовлен из высокопрочного кованого стального сплава A105, что гарантирует общую прочность конструкции и способность выдерживать высокое давление.

Наиболее заметной структурной особенностью является «фиксированная» конструкция шара, при которой шар закреплён верхним и нижним клапанами, что исключает вибрационные смещения во время эксплуатации. Это обеспечивает высокую структурную устойчивость и более длительный срок службы клапана при высоком давлении. Номинальный диаметр клапана достигает 24 дюймов (примерно DN600), класс давления — 600 фунтов, что позволяет ему стабильно работать в условиях высокого давления и больших диаметров.

Система герметизации использует передовые металлические уплотнения, обеспечивающие двустороннее уплотнение и гарантирующее нулевую утечку в широком температурном диапазоне от -40 °C до 425 °C. Помимо стандартных сред, таких как вода, нефть, пар, природный газ и другие, прочная стационарная конструкция и металлическая система уплотнения позволяют эффективно работать с сложными средами, содержащими частицы, порошки, волокна и другие примеси, а также обладают высокой устойчивостью к струям и вымыванию.

Таким образом, стационарный высоконапорный шаровой клапан Q347H является ключевым оборудованием для перекрытия, подключения и регулирования потока среды в крупнодиаметрных основных трубопроводах при транспортировке природного газа, на терминалах хранения и транспортировки сжиженного газа, на нефтехимических установках, крупных электростанциях и станциях выработки электроэнергии.

1. Неподвижная конструкция обеспечивает исключительную стабильность в условиях высокого давления и больших диаметров

В отличие от плавающих шаровых клапанов, неподвижный шар удерживается жестко вертикальным стержнем клапана и не смещается под действием давления среды. Такая конструкция полностью исключает возможное смещение шара при высоком давлении, значительно снижает неравномерный износ седла и делает клапан особенно подходящим для длительной стабильной работы на критических трубопроводах диаметром 24 дюйма и высокого давления 600 фунтов силы. Обладает высокой структурной жёсткостью и стабильностью эксплуатации.

2. Гидроускоритель обеспечивает плавный и точный контроль клапанов большого диаметра

Учитывая высокий крутящий момент, необходимый для открытия и закрытия клапанов большого диаметра, используется червячное приводное устройство. Данное устройство обеспечивает значительное снижение скорости и увеличение крутящего момента, что делает ручную операцию более легкой и плавной. Червячное передача обладает функцией самоблокировки, что позволяет удерживать клапан в любом промежуточном положении, обеспечивая точную регулировку потока жидкости и предотвращая изменение положения клапана из-за ударного воздействия давления среды, что гарантирует высокую точность управления.

3. Металлическое жесткое уплотнение и двустороннее уплотнение обеспечивают абсолютную герметичность

Клапаны оснащены металлическим (твердым) и двусторонним уплотнением. Металлические уплотнения обладают высокой термостойкостью, износостойкостью и устойчивостью к струям, что обеспечивает значительно лучшую герметичность по сравнению с мягкими уплотнениями в условиях высокого давления, высоких температур и присутствия твердых частиц. Двусторонняя конструкция уплотнения обеспечивает двойную защиту, повышая надежность герметизации, что особенно важно для опасных сред, таких как природный газ и сжиженный газ, где требуется абсолютная отсутствие утечек.

4. Высокая адаптивность к условиям эксплуатации и способность обработки среды

Данный клапан обладает широким диапазоном рабочих температур от -40 °C до 425 °C, что позволяет ему эффективно работать в условиях экстремальных холодов и высоких температур. Благодаря прочной фиксированной конструкции каналов и металлическим уплотнительным поверхностям он подходит не только для чистых жидкостей, но и может эффективно справляться с сложными средами, содержащими частицы, порошки и даже волокна, предотвращая выход из строя уплотнений из-за засорения или стирания примесями, что расширяет область применения в нефтяной, химической, горнодобывающей промышленности и других отраслях.

5. Соединение корпуса кованого клапана с фланцем большого диаметра обеспечивает безопасность системы

Корпус клапана изготовлен из кованой стали марки A105, обладающей высокой плотностью, прочностью и пластичностью, что обеспечивает надежную безопасность для клапанов большого диаметра и высокого давления. В сочетании со стандартными фланцевыми соединениями обеспечивает надежную установку, большие уплотнительные поверхности, гарантируя длительную безопасную и стабильную работу клапана в трубопроводной системе при высоком давлении и вибрационных условиях. Это ключевое оборудование для отрезания, неотъемлемая часть крупных установок энергетики и тяжелой промышленности.
