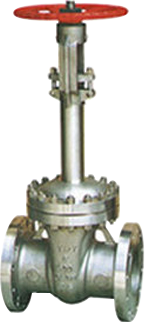

Низкотемпературный затвор по американскому стандарту

Низкотемпературный затвор по американскому стандарту — это высокопроизводительный промышленный клапан, разработанный и изготовленный строго в соответствии с авторитетными стандартами, такими как ANSI (Американская национальная ассоциация стандартизации), API (Американская инженерная ассоциация нефтяной промышленности) и ASME (Американская ассоциация инженеров-механиков). Он специально предназначен для систем хранения, транспортировки и обработки глубоко охлаждаемых сред, таких как сжиженный природный газ (LNG), жидкий азот, жидкий кислород, жидкий аргон, этилен и другие. Компания Shanghai Haoshi Valves Co., Ltd. благодаря передовому производственному оборудованию и опытному техническому коллективу обладает возможностью индивидуального производства в соответствии с основными международными стандартами, включая китайские GB/JB/HG, американские API/ANSI, немецкие DIN, японские JIS/JPI и британские BS, что гарантирует соответствие продукции строгим требованиям и совместимости проектов в различных регионах мира.

Данный клапан оптимизирован для работы в условиях экстремально низких температур, при этом рабочая температура может достигать -196 °C, а рабочее давление — от 1,0 МПа до 50,0 МПа. Для обеспечения безопасности и надежности в условиях глубокого охлаждения корпус клапана и его ключевые компоненты изготовлены из специальных материалов, прошедших строгие испытания на ударную прочность при низких температурах, таких как углеродистая сталь для низких температур, аустенитная нержавеющая сталь (304/304L/316/316L), никелевая легированная сталь и другие. Эти материалы сохраняют высокую пластичность даже при сверхнизких температурах, полностью исключая риск хрупкого разрушения при низких температурах.

Клапан выполнен с конструкцией съемного крыла, что обеспечивает удобство внутреннего ремонта; полный проход обеспечивает минимальное сопротивление потоку и упрощает очистку трубопровода от шаров. Открытая стержневая конструкция позволяет легко определить положение клапана. В зависимости от требований к герметизации и компенсации можно выбрать жесткую или эластичную затворную плиту, а также оснастить заменяемым седлом, что значительно повышает экономическую эффективность обслуживания. Стержень клапана выполнен из кованого T-образного конца, обладает высокой прочностью и надежной передачей.

Для адаптации к сложным условиям монтажа и эксплуатации на месте, данный клапан обеспечивает максимальную гибкость: соединение может быть выполнено с использованием стандартного фланца (соответствующего ASME B16.5) или сварного фланца (соответствующего ASME B16.25), что позволяет создать постоянное герметичное соединение с трубопроводом. Способы привода включают ручной (с установкой повышаемого или неповышаемого рукоятки, а также возможность добавления шестеренчатой коробки передач для уменьшения крутящего момента при работе с крупнодиаметровыми клапанами), пневматический, гидравлический и электрический, что позволяет удовлетворить различные потребности — от локального ручного управления до полностью автоматизированного удалённого управления.

Дизайн, производство и испытания полностью соответствуют ключевым международным стандартам API 600/6D, ISO 10434/14313, ASME B16.34 (класс давления-температуры), ASME B16.10 (структурная длина) и API 598/6D (испытание). Это ключовое оборудование для абсолютной надежности в отключении трубопроводов, используемых в таких областях, как станции приема сжиженного природного газа, установки разделения воздуха, низкотемпературная химическая промышленность и аэрокосмическая отрасль.

1. Профессиональный дизайн глубокого охлаждения и применение материаловедения

Основное преимущество клапана заключается в его комплексном проектировании с учётом физических свойств при низких температурах. Обычно используется конструкция с длинным горловиной крышки, что эффективно увеличивает расстояние между уплотнительной втулкой стержня и низкотемпературной средой, значительно снижая передачу тепла от окружающей среды внутрь корпуса клапана, предотвращая замерзание уплотнений, защищая исполнительные механизмы и обеспечивая гибкость работы клапана при сверхнизких температурах. Все материалы — от корпуса и крышки до стержня и крепежных элементов — тщательно подобраны с учётом минимальной рабочей температуры, особое внимание уделяется ударной вязкости материала при низких температурах (значение ударной вязкости по Шарпи), что гарантирует достаточную ударную вязкость даже в экстремальных условиях -196 °C, исключая катастрофическое хрупкое разрушение при низких температурах.

2. Строго соблюдение системы стандартов США, обеспечивающее глобальную универсальность и высокую производительность

Продукт полностью разработан и сертифицирован в соответствии с американскими стандартами, такими как API и ASME, что обеспечивает бесшовную совместимость с энергетическими и химическими проектами по всему миру, особенно с проектами, соответствующими стандартам Северной Америки. Номинальные значения давления и температуры строго соответствуют стандарту ASME B16.34, а длина конструкции — стандарту ASME B16.10, что означает наличие международно признанных точных параметров характеристик клапана при его выборе. Такая стандартизированная конструкция не только гарантирует высокую производительность, но и обеспечивает высокую универсальность продукции при закупке, замене и обслуживании на глобальном уровне.

3. Надежная герметичная конструкция и удобство обслуживания

Применение крышки клапана с штуцером в сочетании с высокопроизводительной спиральной прокладкой обеспечивает прочность соединения, одновременно облегчая внутренний осмотр и обслуживание клапана после эксплуатации. Конструкция с заменяемым седлом позволяет пользователю при износе уплотнительной поверхности седла заменить только седло, а не весь клапан, что значительно снижает затраты на обслуживание на протяжении всего срока службы. В сочетании с кованой стержнем клапана и оптимизированной системой уплотнений обеспечивается надежное уплотнение стержня даже при частых температурных циклах и длительной эксплуатации, практически исключая риск внешнего утечки.

4. Гибкая и разнообразная конфигурация операций и отличные характеристики циркуляции

Независимо от необходимости вручную управлять оборудованием или дистанционного управления автоматизированными заводами, данный клапан предлагает идеальное решение. Установка шестеренчатой коробки передач позволяет легко снизить момент ручного управления в несколько раз, делая открывание и закрывание клапанов большого диаметра простым. Полный проход обеспечивает практически одинаковый внутренний диаметр каналов и трубопроводов при полном открытии клапана, что значительно снижает сопротивление потоку, уменьшает энергопотребление при транспортировке и облегчает очистку трубопроводов. Открытый тип стержня наглядно показывает положение переключения, предотвращая ошибочные действия.

5. Стабильное качество и полный цикл тестирования и проверки

На каждом этапе — от поступления сырья на завод до выпуска готовой продукции — осуществляется строгий контроль качества. Перед отгрузкой клапаны должны пройти ряд тщательных испытаний, включая проверку прочности корпуса, испытание на герметичность при низком давлении и высоком давлении воды, причем все эти процедуры полностью соответствуют требованиям стандарта API 598/6D. Для клапанов, работающих при низких температурах, обычно проводятся дополнительные испытания на низкие температуры, имитирующие реальные рабочие условия, чтобы проверить герметичность и крутящий момент при эксплуатации, обеспечивая безопасную, стабильную и долговременную работу продукции в реальных условиях глубокого охлаждения после поставки.
