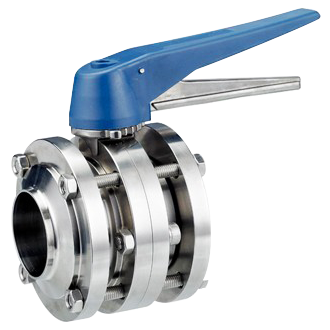

Бесшовные краны серии BV6

Вентиль типа BV6 — это высокоточный контрольный прибор для жидкостей, специально разработанный для систем из нержавеющей стали с высокой степенью чистоты. Он идеально подходит для применения в таких отраслях, как пищевая и напиточная промышленность, биопрепараты, бытовая химическая промышленность и специальные химикаты, где предъявляются строгие требования к гигиене и автоматизации. Вентиль изготовлен методом точного литья из высококачественной нержавеющей стали (например, SUS304/316L), все поверхности, контактирующие с средой, проходят высококачественную механическую или электролитическую полировку, внутренние стенки имеют гладкую, зеркальную поверхность, что исключает наличие «гигиенических угловых участков», полностью предотвращает размножение микроорганизмов и остатки продукции. Вентиль соответствует международным стандартам гигиены 3A, DIN, ISO, а также поддерживает полный цикл онлайн-очистки (CIP) и онлайн-стерилизации (SIP).

Основной принцип работы заключается в управлении валом клапана с помощью приводного устройства, которое заставляет точную круглую бабочку внутри клапана совершать поворот на 90 градусов. Когда бабочка вращается перпендикулярно оси трубы, её внешний край плотно прижимает упругое седло, обеспечивая надёжное закрытие; когда бабочка вращается параллельно оси трубы, поток почти полностью проходит через канал, достигая полного открытия.

Серия BV6 обеспечивает высокую операционную гибкость: может быть оснащена пневматическим исполнительным механизмом для автоматического дистанционного управления. Исполнитель преобразует линейное движение поршня, приводимого в действие сжатым воздухом, в точный поворот клапанного вала на 90 градусов. Предоставляются три стандартных режима для выполнения различных логических условий безопасности: тип «всегда закрытый» (NC) — автоматическое закрытие при отсутствии подачи воздуха; тип «всегда открытый» (NO) — автоматическое открытие при отсутствии подачи воздуха; а также двухсторонний тип (A/A), требующий подачи воздуха в обе стороны для управления открытием и закрытием.

В то же время клапан сохраняет функцию прямого ручного управления: с помощью дополнительной рукоятки или червячного механизма оператор может вручную открывать и закрывать клапан, а также точно фиксировать днище в полностью открытом, полностью закрытом положении или любом промежуточном положении, обеспечивая таким образом непрерывное и плавное регулирование расхода жидкости.

1. Превосходный дизайн санитарии и беспроблемная уборка

Клапаны специально разработаны для стерильных условий. Их продуманная форма с линейными крилатыми пластинами и корпусом, высокая степень чистоты поверхности, а также бесшовная конструкция без зазоров и «мертвых зон» гарантируют отсутствие риска остатков жидкости при прохождении потока. Используемые гигиенические эластичные уплотнения (например, EPDM, FKM, PTFE) соответствуют требованиям FDA и других нормативных актов. Общая конструкция обеспечивает быстрое демонтаж и монтаж, значительно упрощает процесс глубокой очистки и проверки, что является надежной гарантией поддержания чистоты продукта и предотвращения перекрестного загрязнения.

2. Гибкие и разнообразные решения для привода и управления

Основное преимущество серии BV6 заключается в сочетании автоматизации и надежности в конфигурации привода. Три стандартных пневматических исполнительных механизма (NC/NO/A/A) позволяют пользователю гибко выбирать подходящий вариант в зависимости от требований безопасности процесса (например, аварийный запуск или остановка), обеспечивая быстрое и надежное дистанционное автоматическое управление. Кроме того, стандартная механическая операционная установка обеспечивает необходимую резервную функцию управления, что позволяет безопасно вмешиваться в процесс даже при неисправностях силовой установки или в периоды технического обслуживания, повышая общую надежность системы.

3. Отличные регулирующие свойства и высокая эффективность потока

В отличие от клапанов, предназначенных исключительно для переключения, курильный клапан BV6 обеспечивает превосходное регулирование расхода за счёт бесступенчатой позиции курильного лепестка в диапазоне от 0 до 90 градусов, что позволяет точно контролировать технологический процесс. При полном открытии курильный лепесток практически не блокирует поток, поэтому сопротивление потока низкое, потери давления малы, что способствует снижению энергопотребления системы. Особенно подходит для использования в трубопроводах большого диаметра в качестве регулирующего или энергосберегающего переключающего клапана.

4. Компактная, лёгкая и экономичная конструкция

По сравнению с шаровыми или затворными клапанами того же диаметра, бабочка-клапан имеет более простую и компактную конструкцию, а также значительно меньший общий вес. Это не только экономит ценное пространство для монтажа, но и снижает требования к опорной конструкции трубопровода. Простая конструкция обеспечивает более низкую себестоимость производства и упрощённые процедуры обслуживания, что делает бабочку-клапан особенно выгодным решением для санитарных применений при больших расходах, среднем и низком давлении.

5. Надежная герметизация и широкая совместимость с различными средами

Благодаря использованию высокопроизводительного эластичного седла и точно обработанных кромок бабочки, обеспечивается герметичное двунаправленное сопряжение. В зависимости от материала седла, данный клапан безопасно подходит для работы с холодной и горячей водой, чистым паром, различными пищевыми жидкостями, лекарственными растворами, а также множеством мягких химических сред. Широкий диапазон рабочих температур позволяет удовлетворить потребности большинства санитарных и слабокоррозионных технологических процессов.
