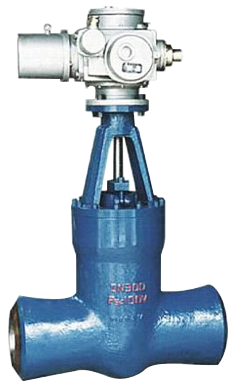

З960Y — затворный клапан для электростанций высокой температуры и давления

Запорный клапан Z960Y для высокотемпературных и высоконапорных электростанций представляет собой высокопроизводительный перекрывающий клапан, специально разработанный для экстремальных условий в таких отраслях промышленности, как тепловые электростанции, нефтехимия и металлургия. Клапан изготавливается и проверяется строго в соответствии со стандартом японских клапанов для тепловых электростанций E101 и китайским стандартом машиностроения JB/T3595-93. Длина конструкции и размеры сварных швов соответствуют стандарту E101 и стандарту управления электроэнергетической промышленности 78DG соответственно, что обеспечивает высокую стандартизацию и надежность продукции на этапах проектирования и производства.

Данный клапан предназначен для длительной стабильной работы в экстремальных температурах и давлениях до 16,0–32,0 МПа (соответствует американскому стандарту Class 2500–4500) и до 570 °C (например, модель P54170V), в основном используется на трубопроводах с водой, паром, нефтепродуктами и перегретым паром для надежного отключения или подключения среды.

Является характерной структурной особенностью использование средней полости с самонатягивающейся уплотнительной системой, а также сварные соединения на обоих концах ответвлений. Такая конструкция обеспечивает более надежную герметичность при увеличении давления внутри клапана, что идеально соответствует строгим требованиям электростанций к высоковольтным уплотнениям. Клапаны представлены в двух основных стандартах: первый — импортный тип, соответствующий американскому стандарту ANSI B16.34 и японскому стандарту JIS E101; второй — тип по китайскому стандарту JB3595. Оба типа имеют одинаковые классы температурно-давления и обеспечивают хорошую взаимозаменяемость.

1. Соблюдение международных стандартов двойного уровня для обеспечения превосходной совместимости и надежности

Проектирование и производство клапанов строго соответствуют японскому стандарту E101 и китайскому стандарту JB/T3595, что означает их идеальную совместимость как с импортным зарубежным оборудованием, так и с отечественными системами электростанций. Двойная сертификация по двум стандартам не только демонстрирует высокую точность изготовления продукции, но и обеспечивает значительные удобства и гарантию качества при применении в проектах по всему миру.

2. Уникальная самонесущая уплотнительная система и сварочная конструкция конца

Внутренняя полость клапана оснащена инновационной самонесущей уплотнительной конструкцией, исключающей традиционное болтовое соединение крышки клапана. Принцип работы заключается в том, что по мере повышения давления среды внутри трубопровода уплотнительные элементы (например, самонесущие кольца из низкоуглеродистой стали или гибкой графитовой сетки 316) автоматически сжимаются, обеспечивая эффект «чем выше давление, тем надежнее уплотнение», что полностью решает проблему утечек при фланцевом соединении под высокими температурами и давлением. Кроме того, концы ответвления обычно выполнены в виде полностью сварных конструкций, что не только обеспечивает высокую прочность соединения и абсолютную надежность уплотнения, но и эффективно предотвращает потенциальные точки утечки на местах фланцевого соединения. Это особенно хорошо подходит для основных паровых и питательных трубопроводов, где требуется высочайшая безопасность.

3. Уплотнительные поверхности из твердого сплава на основе кобальта, обладающие сверхвысокой износостойкостью

Основные уплотнительные элементы клапана — затвор и уплотнительная поверхность седла — изготовлены из твердого сплава на основе кобальта Stellite методом наплавки или плазменного наплавления. После точной шлифовки их поверхность обладает исключительно высокой твёрдостью, толщина металлического слоя обычно составляет ≥3 мм, что обеспечивает превосходную износостойкость, термостойкость, коррозионную стойкость и устойчивость к истиранию. Эти свойства позволяют клапану выдерживать длительное воздействие высокоскоростных паровых потоков, значительно увеличивая срок службы и сокращая частоту технического обслуживания.

4. Стойкий к коррозии шток клапана, прошедший специальную упрочнительную обработку

Колонка клапана, являясь ключевым подвижным элементом, изготовлена из высокопрочных нержавеющих или легированных сталей, таких как 1Cr17Ni2 или 20Cr1Mo1VA, и подвергается термообработке и поверхностной азотированию. Данная технология обработки создает на поверхности колонки твёрдый закалённый слой, который не только значительно повышает её устойчивость к коррозии и истиранию, но и эффективно снижает коэффициент трения с прокладкой, позволяя клапану легко и удобно открываться и закрываться даже при высоких температурах и давлениях.

5. Гибкие и настраиваемые элементы запуска и закрытия, а также способы привода

Для удовлетворения различных требований к условиям эксплуатации и характеристикам расхода, конструкция затворного элемента клапана (затвора) может быть спроектирована в соответствии с потребностями пользователя в виде клиновидного эластичного однозатвора, двухзатвора или параллельных двухзатворов. Что касается способов привода, предлагаются широкие варианты: ручное управление, передача через шестерни-крышки или прямые шестерни, а также электрические устройства с особыми двигателями, редукторами и механизмом управления крутящим моментом, обеспечивающие как местное управление, так и удалённое автоматическое управление, что значительно повышает удобство эксплуатации системы и уровень её современности.

6. Система материалов с высокой температурой и высоким давлением, обладающая хорошей адаптивностью

Основные нагруженные компоненты, такие как корпус и крышка клапана, могут быть выбраны из серий проверенных материалов в зависимости от конкретных температур, классов давления и характеристик среды, например, углеродистой стали WCB, хромомолибденовой стали WC6/WC9 или даже высокотемпературной легированной стали 12Cr1MoV. Такая научно обоснованная система подбора материалов обеспечивает стабильные механические свойства и устойчивость к высокотемпературному плинтусу клапана на всем рабочем диапазоне температур, гарантируя безопасную эксплуатацию оборудования с самого начала работы материала.

7. Тщательное производство и комплексный контроль качества на всех этапах

Процесс изготовления продукции включает точную литьевую или ковочную технологию, что обеспечивает однородную структуру отливки и гладкую внешнюю поверхность. Перед выгрузкой продукция проходит многоступенчатый строгий контроль, включающий испытания на прочность под высоким давлением воды и высоким давлением газа, неразрушающий контроль (например, рентгеновское или ультразвуковое обследование), а также испытания герметичности в строгом соответствии с нормами API 598 или E101. Эти тщательные технологические процессы и контроль качества совместно гарантируют, что каждый клапан Z960Y соответствует стандарту герметичности «брызг», удовлетворяя ключевые требования к длительной, стабильной и безопасной эксплуатации электростанций.
