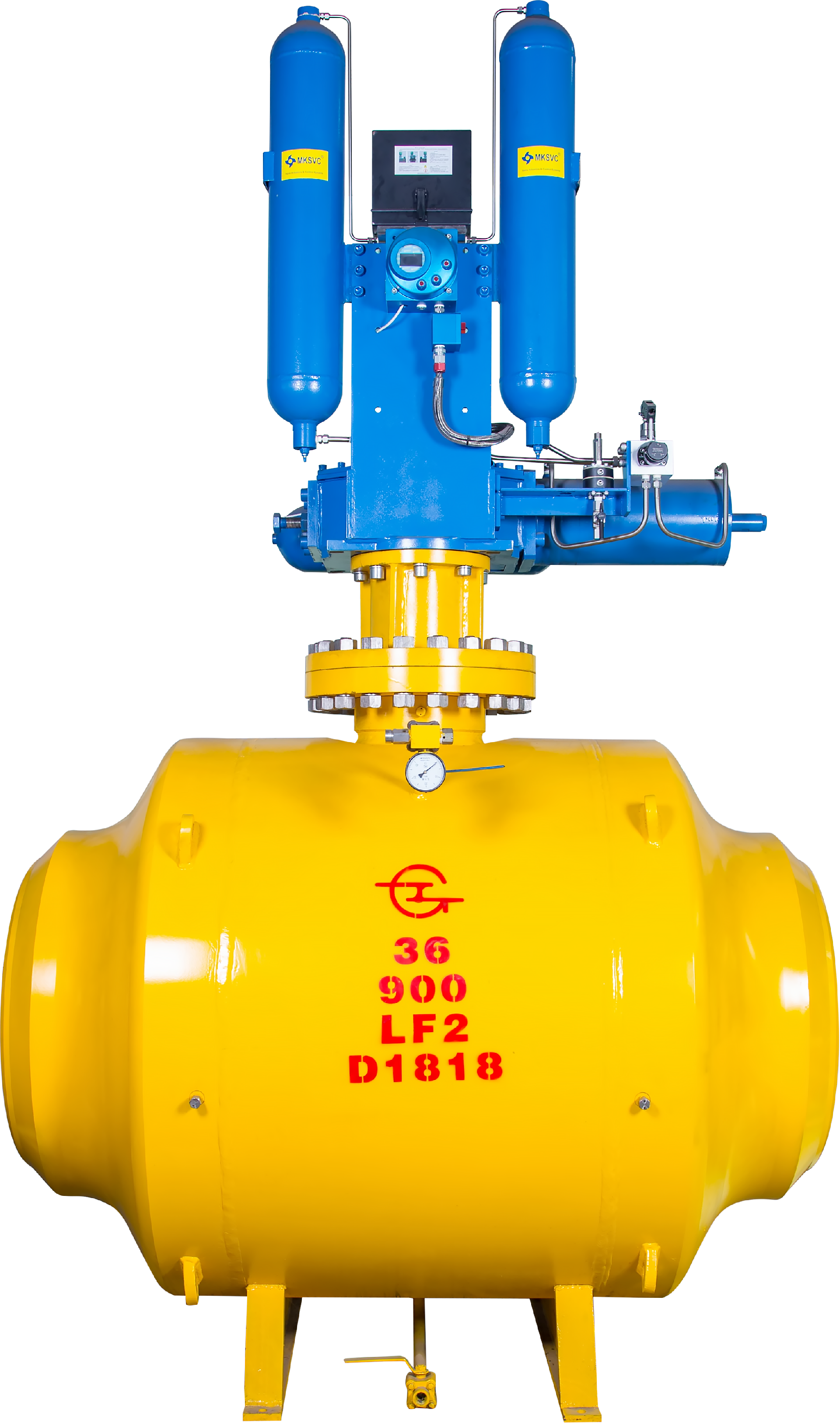

Полностью сварной шаровой кран для трубопроводов

Полностью сварной шаровой кран для трубопроводов представляет собой высокопроизводительное ключевое оборудование, специально разработанное для длинных нефтепроводов, газопроводов и других промышленных трубопроводных систем, где предъявляются строгие требования к безопасности и герметичности. Его основная конструкция включает цельную полностью сваренную коробку клапана, при которой корпус клапана и соединяемые трубопроводы соединяются посредством высококачественной сварки на стыке, что обеспечивает постоянную герметичность и полностью устраняет потенциальные точки утечки, характерные для традиционных фланцевых или резьбовых соединений, значительно повышая общую целостность и безопасность трубопровода.

Данный клапан строго соответствует авторитетным международным стандартам нефтяной и газовой промышленности, его конструкция основана на стандартах API 6D (клапаны для трубопроводов) и ASME B16.34 (классы давления и температуры). Пожарная безопасность сертифицирована по стандартам API 607/API 6FA, а весь процесс — от производства и контроля качества до испытаний — полностью соответствует строгим требованиям API 598 и API 6D.

Он предлагает два варианта каналов: полный диаметр и суженный диаметр. Конструкция с полным диаметром не только обеспечивает низкое сопротивление потоку, но и облегчает прохождение трубопроводного инструмента (PIG), что делает его идеальным выбором для отрезки и распределения на главных линиях. Клапаны обычно имеют фиксированную шаровую конструкцию, обеспечивающую стабильную работу при высоком давлении. Концепция проектирования глубоко учитывает ключевые требования современного управления трубопроводами — «нулевая утечка, высокая безопасность, отсутствие необходимости в обслуживании и длительный срок службы», что особенно подходит для критически важных участков, таких как городские газовые сети, международные газопроводы, морские платформы и станции.

1. Постоянная полностью сварная конструкция и надежная целостность трубопроводов

Корпус клапана выполнен в полностью сварной конструкции, что означает объединение клапана и трубопровода в единое цельное изделие без швов. Такая конструкция полностью исключает уязвимые звенья, такие как прокладки и болты, необходимые при фланцевом соединении, обеспечивая максимальную прочность соединения и надежность герметизации. Это полностью предотвращает утечки в местах соединения, вызванные ослаблением болтов, старением прокладок или внешней коррозией, что особенно подходит для прямого погребания или строгих условий, где допустимый риск утечек равен нулю. В результате значительно снижаются требования к обслуживанию на протяжении всего срока службы и экологические риски.

2. Комплексная безопасная конструкция на уровне трубопроводов

Безопасность — это жизненная линия трубопроводных клапанов. Клапаны объединяют множество передовых систем безопасности: огнестойкая конструкция обеспечивает временное уплотнение между металлическими поверхностями даже после сгорания мягких уплотнительных материалов при пожаре, предотвращая распространение аварии. Конструкция клапана против вытеснения и антистатическая защита предотвращают выброс шара под давлением за счёт механической структуры, а также обеспечивают электрическую связь между шаром, штоком и корпусом клапана с помощью пружины, устраняя риск возникновения искр при эксплуатации. Автоматическое сброс давления в средней камере позволяет своевременно снизить аномальное повышение давления внутри камеры из-за перепадов температуры, обеспечивая безопасность конструкции клапана.

3. Современная система двойного уплотнения и аварийной защиты

Клапан выполнен по конструкции с двойной уплотнительной межосью, состоящей из гибкого уплотнения (например, PTFE) с отличными герметичностью и металлического жесткого уплотнения в качестве резервного. Гибкое уплотнение обеспечивает полное отсутствие утечек воздуха в процессе обычной эксплуатации, а жесткое уплотнение служит противопожарным и долговечным защитным элементом. Система аварийного заливания уплотнительной смазки выступает в качестве последней линии обороны: при незначительной утечке главного уплотнения вследствие случайных повреждений через клапан заливки специальной смазки можно быстро создать временное уплотнение, что даст ценное время для запланированного ремонта и обеспечит реальное онлайн-обеспечение безопасности.

4. Низкий крутящий момент, длительный срок службы и оптимизированная обслуживаемость

Несмотря на использование стационарной шаровой конструкции, благодаря оптимизации каналов потока, применению подшипников с высокой прочностью и низким коэффициентом трения (например, скользящих или комбинированных подшипников), а также тщательной обработке клапанного стержня, достигается работа с низким крутящим моментом. Это не только снижает требования к приводу исполнительного механизма, но и обеспечивает более плавное открытие и закрытие клапана. Защита уплотнения от пыли (например, с помощью кольца для удаления остатков металла) эффективно предотвращает попадание примесей и сварочного шлака в зону уплотнения трубопровода, защищая уплотнительную пару от повреждений и значительно увеличивая срок службы клапана.

5. Высокая гибкость функциональной конфигурации и специальные варианты применения

Для удовлетворения сложных технологических и эксплуатационных требований трубопроводов клапаны предлагают высокую гибкость в конфигурации. Пользователи могут выбирать конструкцию сброса DBB (двойная перегородка и одинарный сброс), DIB-1 (двойная изоляция и одинарный сброс) или DIB-2 (двойная изоляция и двойной сброс) в соответствии с требованиями безопасности при эксплуатации. В случаях, когда не требуется наземное оборудование или для обеспечения безопасности и эстетики, можно использовать полностью сварную подземную конструкцию, полностью погружая клапан в землю и соединяя его с небольшим люком на поверхности через удлинённый шток, что значительно экономит наземное пространство и защищает клапан от внешних воздействий и человеческого порчи.
