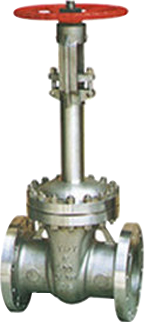

Низкотемпературный затворной клапан из закалённой стали

Низкотемпературный затворной клапан из кованой стали — это высокопроизводительное промышленное оборудование для перекрытия потоков, специально разработанное для систем хранения и транспортировки экстремально низких температур и глубоко охлаждаемых сред. Его рабочая температура может достигать -196 °C (-320 °F), что позволяет надежно применять его в условиях сильных нагрузок на такие среды, как сжиженный природный газ (СПГ), жидкий кислород, жидкий азот, жидкий аргон, жидкий этилен. Корпус клапана изготовлен из высококачественной кованой стали, которая по сравнению с традиционными литыми материалами обладает более плотной и однородной структурой металла, повышенной механической прочностью и превосходной ударной вязкостью при низких температурах. Это полностью исключает риск хрупкого разрушения материала в условиях сверхнизких температур и обеспечивает интегральную безопасность клапана в глубоко охлаждённых условиях.

Для решения ключевой проблемы низкотемпературных систем — минимизации теплопередачи и обеспечения надежности эксплуатации, в таких клапанах обычно применяется удлинённая конструкция крышки. Эта тонкая и длинная шейка создает эффективный «тепловой барьер» между корпусом клапана и верхним механизмом управления, значительно увеличивая длину пути теплоотвода и тем самым сводя передачу тепла от окружающей среды к низкотемпературной среде к минимуму. Данная конструкция не только эффективно предотвращает риски аномального испарения и повышения давления внутри клапана из-за постоянного поступления внешнего тепла, но, что ещё важнее, позволяет расположить ключевые узлы, такие как уплотнительные колодцы, гайки штоков и ручки, на расстоянии от глубоко холодных потоков, вблизи температуры окружающей среды. Это гарантирует герметичность уплотнений, плавность движения штоков и удобство безопасной эксплуатации, полностью решая проблему замерзания и заедания компонентов, вызванных низкой температурой.

В зависимости от различных требований пользователей к надежности герметизации, удобству обслуживания и нормам монтажа, клапаны предлагают два классических варианта высококлассных схем соединения крышек: болтовой тип крышки использует высокопрочные болты, соединённые вместе, в сочетании с обмоточными прокладками из гибкого графита, покрытого нержавеющей сталью 316, обеспечивающими статическое уплотнение. Такая конструкция позволяет легко проводить проверку и внутреннее обслуживание клапана после эксплуатации. Сварной тип крышки обеспечивает постоянное и абсолютно надёжное уплотнение между крышкой и корпусом клапана путём предварительного затягивания резьбы с последующим полным сварным уплотнением или напрямую с использованием полностью сварного соединения, полностью исключая возможность внешнего утечки. Особенно подходит для критически важных случаев, где запрещено наличие каких-либо утечек, а также для условий прямого погребения.

Дизайн и изготовление клапана строго соответствуют международным авторитетным стандартам, таким как API 602, MSS-SP-118 и BS 6364 (специальный стандарт для клапанов низких температур), а испытания и проверка проводятся в соответствии со стандартом API 598. Клапан выполнен с открытым стержнем и опорой, что обеспечивает наглядное видимое состояние открытия и закрытия; доступны варианты с полным или уменьшенным диаметром прохода; концевые соединения могут быть выполнены по сварке с патрубком в соответствии с ASME B16.11 или по резьбе NPT в соответствии с ANSI/ASME B1.20.1, что демонстрирует превосходную совместимость с системами. Кроме того, детали конструкции, такие как цельная уплотнительная поверхность и отверстие для балансировки давления на седле, дополнительно повышают безопасность и функциональность устройства, делая его ключевым безопасным оборудованием, необходимым для станций приема сжиженного природного газа, установок разделения воздуха, низкотемпературного хранения и транспортировки, а также в химических технологических процессах.

1. Профессиональный дизайн глубокого охлаждения и удлиненная конструкция крышки клапана

Клапан оптимизирован для работы в условиях сверхнизких температур, а его характерная удлинённая крышка является ключевым элементом, обеспечивающим его низкотемпературные характеристики. Благодаря увеличению длины холодного моста конструкция значительно снижает потери тепла и проникновение тепла, защищая верхнюю рабочую часть, предотвращая выход уплотнения из строя из-за низкой температуры, одновременно гарантируя беспрепятственное и надёжное открытие и закрытие клапана даже при экстремальных температурах до -196 °C, обеспечивая единство безопасности эксплуатации и удобства управления.

2. Схема герметизации крышки двойного повторного клапана обеспечивает совмещение удобства обслуживания и абсолютной герметичности

Предлагается два высококачественных варианта крышек клапанов: с резиновыми прокладками и полностью сварными резьбовыми. Первый вариант удобен для демонтажа, ремонта и обслуживания; второй обеспечивает постоянную статическую герметизацию, гарантируя «нулевую утечку». Пользователи могут гибко выбирать подходящий вариант в зависимости от важности трубопровода, стратегии обслуживания и уровня безопасности, удовлетворяя различные потребности — от обычного обслуживания до беспроблемного эксплуатирования на протяжении всего срока службы.

3. Высокая ударная вязкость при низких температурах обеспечивается благодаря кованому корпусу и усиленной конструкции клапана

Корпус клапана изготовлен из кованой стали, внутренняя структура которого не имеет дефектов, обладает высокой способностью выдерживать давление, а ударная вязкость при низких температурах значительно превосходит чугунные изделия. В сочетании с самонаправляющейся штамповой пластиной, цельным верхним уплотнительным отсеком (что облегчает замену прокладки под давлением) и кованым клапанным штоком, усиленная конструкция обеспечивает целостность корпуса клапана и сверхдолгий срок службы в условиях низких температур, высокого давления и резких перепадов температур.

4. Соблюдение строгих международных стандартов и поддержка глубокой индивидуализации

Продукция полностью соответствует сериям стандартов API, ASME, BS и другим, что обеспечивает универсальность и надежность качества для проектов по всему миру. Кроме того, поддерживается высокая степень персонализации: продлевение длины крышки клапана, специальные испытания на низкие температуры, выбор прокладки из PTFE и другие услуги. Также возможна разработка мягких затворных пластин в соответствии с требованиями заказчика, точно соответствующих конкретным средам и технологическим условиям.

5. Удобное управление и высокая степень интеграции системы

Конструкция с ясным выступом позволяет легко определить положение переключателя. Клапаны легко подключаются к ручному зубчатому коробу или электрическим, пневматическим исполнительным механизмам, обеспечивая полное охват от местного управления до дистанционного автоматического контроля. Дизайн балансировочного отверстия в седле клапана эффективно снижает крутящий момент при высоком разнице давлений, что делает открывание и закрывание клапанов большого диаметра более легкими.
