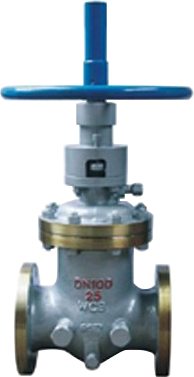

Автоматический регулируемый масляный уплотнительный затвор TPZ42H

Автоматический регулируемый масляный уплотнительный затвор TPZ42H — это революционный высокопроизводительный промышленный клапан, разработанный на основе традиционной конструкции клинового эластичного затвора с интеграцией концепций интеллектуального управления под давлением жидкости и активного смазывания и уплотнения. Это не просто усовершенствование конструкции, а переход от статического уплотнительного устройства, зависящего от точности обработки деталей и предварительного натяжения, к интеллектуальному оборудованию, способному воспринимать условия эксплуатации, динамически адаптироваться и активно укреплять уплотнение. Для этого используется комплексная система автоматического уплотнения и смазывания.

Основная инновация заключается в том, что внутри корпуса клапана, на двух местах расположения седел, соответствующих уплотнению затворной плиты, установлены автоматические механизмы смазки и уплотнения. Эти механизмы состоят из резервуара для масла, заполненного специальным высокопроизводительным уплотнительным смазочным материалом, поршня, который может точно скользить внутри резервуара, а также канала седла, специально спроектированного для клапана. Принцип работы этих механизмов хитро использует феномены гидродинамики, неизбежно возникающие при открытии и закрытии клапана: когда клапан выполняет операцию закрытия и перекрывает поток среды, между полостью корпуса клапана, заполненной под давлением средой, и изолированным, но резко пониженным по давлению участком ниже (на выходе) мгновенно формируется значительный разрыв давления. Этот разрыв давления не теряется или просто существует как нагрузка, а захватывается системой и преобразуется в энергию привода.

Под постоянным воздействием разницы давлений поршень, подобно точному плунжеру, тянущемуся невидимой рукой, стабильно движется в направлении седла клапана, равномерно и непрерывно сжимая герметизирующее масло внутри резервуара. Выдавленное масло под действием давления точно и количественно проходит через предварительно обработанные микропористые каналы внутри седла клапана, полностью покрывая всю металлическую поверхность контакта между затвором и седлом, образуя долговечную масляную пленку, обладающую отличной заполнительной способностью, смазывающими свойствами и изоляционными характеристиками.

Этот процесс полностью автоматизирован, и при каждом надежном закрытии выполняется активное усилование герметизации. Кроме того, в качестве резервного устройства системы на передней и задней ключевых частях корпуса клапана установлены по одному механизму ручной компенсации и засыпания герметиком.

После длительной эксплуатации или работы в экстремальных условиях клапанов, при необходимости дополнительного добавления уплотнительной смазки обслуживающий персонал не должен разбирать клапан. Достаточно просто повернуть крышку внешнего компенсатора на месте, чтобы новая смазка была напрямую подана через отдельный канал заливки на поверхность уплотнительной пары, мгновенно восстанавливая и даже повышая эффективность герметизации. Это обеспечивает по-настоящему онлайн-обслуживание без разборки.

1. Интеллектуальное уплотнение с самовсасывающимся давлением обеспечивает надежное закрытие по принципу «чем выше давление, тем плотнее уплотнение»

Основной особенностью данного клапана является прямая зависимость силы уплотнения от давления в системе. У традиционных клапанов при высоком давлении возможны утечки из-за деформации, тогда как TPZ42H использует разницу давлений между камерой клапана и давлением ниже по потоку в качестве источника энергии для автоматического продвижения уплотнительного смазочного материала к уплотнительной поверхности. Это означает, что чем выше давление среды, тем сильнее усилие, приводящее в движение поршень, и тем больше давление масляной плёнки на уплотнительную поверхность, создавая таким образом положительный цикл «чем выше давление, тем надёжнее уплотнение». Такой подход особенно подходит для условий с резкими колебаниями давления или постепенным повышением давления, исключая принципиально риск утечек при высоких давлениях.

2. Динамическая компенсация масляной плёнки, полностью устраняющая микропереходы утечки

Независимо от степени точности обработки, металлические жёсткие уплотнения на микроуровне всё равно имеют неровности, а при тепловом напряжении или длительном износе образуются деформированные зазоры. Непрерывная и восстанавливаемая смазочная масляная плёнка, обеспечивающая данное клапанное устройство, активно заполняет эти микропориозные дефекты и царапины, создавая гибкий, беззазорный изоляционный слой между металлическими уплотнительными поверхностями. Эта масляная плёнка не только обеспечивает герметизацию на уровне пузырьков, но и эффективно смазывает уплотнительные поверхности, значительно снижая трение и износ между затворной пластиной и седлом в процессе открытия и закрытия, тем самым решая проблему повреждений и эрозии уплотнительных поверхностей традиционных затворных клапанов.

3. Двойная герметизация обеспечивает надежность и удобство технического обслуживания в режиме онлайн

Клапан обеспечивает двойную систему герметизации, где автоматическая работа является основной, а ручная — дополнительной. В обычном режиме работы автоматическая система работает незаметно, гарантируя плотность закрытия при каждом открытии и закрытии. При необходимости внешний ручной компенсационный механизм обеспечивает экстренный выход для быстрого восстановления герметичности без демонтажа клапана. Такое решение позволяет перейти от традиционного подхода «остановка и капитальный ремонт после поломки» к активному техническому обслуживанию и профилактическим ремонту в процессе эксплуатации, значительно сокращая время неплановых остановок и высокие затраты на демонтаж и ремонт, что существенно повышает непрерывность работы трубопроводов или установок.

4. Значительно продлевает срок службы клапанов, повышая экономическую эффективность на протяжении всего жизненного цикла

Благодаря постоянному смазыванию и защите с помощью герметичного смазочного материала, металлические поверхности затвора и седла — ключевого уплотнительного пары — больше не находятся в прямом контакте и трении друг о друга, а также исключается прямое воздействие твёрдых частиц из среды. Это существенно замедляет процесс износа и повреждения уплотнительных поверхностей, значительно увеличивая сроки капитального ремонта и общую служебную жизнь клапана. Несмотря на несколько более высокие первоначальные инвестиции, крайне низкий уровень отказов, минимальные требования к обслуживанию и сверхдолгий срок эксплуатации делают общий эксплуатационный расход клапана на протяжении всего жизненного цикла значительно выгоднее.

5. Улучшенная адаптивность к условиям эксплуатации и надежность герметизации

Данный дизайн особенно подходит для случаев, когда требуется высокая герметичность или при строгих требованиях к характеристикам среды. Будь то обработка среды с мелкими частицами, которые могут повреждать поверхности уплотнений, или работа в условиях частых перепадов температур, вызывающих тепловое расширение и сжатие корпуса клапана и уплотнений, динамическая масляная плёнка постоянно компенсирует зазоры, сохраняя целостность уплотнения. Он наследует компактную конструкцию и низкое сопротивление потоку эластичных клиновых затворных клапанов, а также существенно повышает ключевые показатели герметичности и надёжности, являясь идеальным заменительным продуктом для традиционных важных трубопроводных отсечных клапанов.
