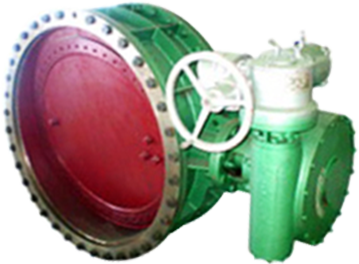

Многослойный металлический жесткий уплотнительный бабочка-клапан

Многослойный металлический жесткий уплотнительный бабочка-клапан — это промышленный клапан, сочетающий передовую конструктивную разработку, высокопроизводительные технологии уплотнения и широкую адаптацию к различным условиям эксплуатации. Благодаря инновационной трёхэксцентричной геометрии и комбинированному многослойному уплотнительному кольцу, он идеально сочетает в себе долговечность металлического жесткого уплотнения с надёжностью эластичных уплотнений. Разработан специально для надёжного перекрытия и регулирования в условиях экстремальных условий: высоких температур, высокого давления, сильной коррозии и сред с частицами.

Диаметр клапана охватывает широкий диапазон (от DN50 до DN4000), материал корпуса может быть выбран из углеродистой стали Q235-A, низколегированной стали 16MnR или литой стали WCB. Клапан способен выдерживать температуру до 600 °C и давление в системе до 1,0 МПа, особенно подходит для трубопроводов газа, горячего воздуха, пара, нефтепродуктов и слабокоррозионных сред. Способы привода разнообразны: поддерживается ручной, электрический, пневматический и гидравлический привод, что позволяет легко интегрировать устройство в различные автоматизированные системы управления. Широко применяется в ключевых отраслях промышленности, таких как металлургия, энергетика, нефтехимия, угольная химическая промышленность, городское теплоснабжение и водоснабжение и канализация.

1. Инновационная трёхэксцентрическая конструкция и дизайн с нулевым трением: клапан использует уникальный трёхмерный принцип эксцентричности (осевая, трубопроводная и коническая), благодаря чему бабочка в момент открытия полностью отделяется от уплотнительной поверхности седла, а при закрытии соприкасается и надёжно прессуется только после полного закрытия. Такой дизайн полностью исключает механическое износ и трение между уплотнительными поверхностями, обеспечивая практически нулевое трение при открытии и закрытии, а также создаёт эффект клина «чем глубже закрывается, тем плотнее», что гарантирует сохранение высоких герметичных характеристик даже после длительного использования.

2. Многослойная композитная уплотнительная система и высокая надежность герметизации: Уплотнительные пары выполнены в виде металлических пластин с мягкими и твердыми слоями или многослойных нержавеющих стальных листов, соединённых с гибким графитом. Такая конструкция сочетает в себе свойства металлических материалов, устойчивые к высоким температурам и давлению, с компенсационными возможностями эластичных материалов. Благодаря этому уплотнение обеспечивает герметичность на уровне пузырьков (коэффициент утечки соответствует стандарту GB/T13927) как при комнатной температуре, так и при экстремальных температурах до 600 °C, эффективно решая проблему утечек, характерную для традиционных однородных уплотнений, подверженных тепловому расширению и сжатию.

3. Отличные характеристики устойчивости к высоким температурам, износостойкости и коррозионной стойкости:

Поверхность уплотнения дельтовидных клапанов часто покрывается твердым сплавом на основе кобальта (например, сплавом Стэйли) или другими износостойкими и коррозионностойкими материалами, а седло клапана подвергается специальной закалке. В сочетании с высококачественным нержавеющим стальным штоком и гибкой графитовой прокладкой клапан способен длительное время выдерживать воздействие высокотемпературных сред, абразивного износа частиц и слабокоррозионных химических сред, срок службы значительно превышает обычные клапаны.

4. Низкое усилие открытия и высокая пропускная способность: благодаря трёхвинтовой конструкции, обеспечивающей плотную герметичность, значительно снижается крутящий момент при включении и выключении клапана, что делает его легким, гибким, энергосберегающим и удобным в использовании. Для больших диаметров дисковых клапанов часто применяется лёгкая каркасная конструкция, которая не только обеспечивает высокую прочность, но и увеличивает площадь прохода потока, снижая сопротивление течению, уменьшая потери давления и достигая значительного энергосбережения.

5. Двунаправленная герметизация и гибкость монтажа: клапан спроектирован с двунаправленной герметизацией под давлением, что позволяет устанавливать его в любом направлении — горизонтально, вертикально или любым другим, без ограничений по направлению потока среды, обеспечивая значительные удобства при проектировании трубопроводных систем. Кроме того, приводное устройство поддерживает установку на нескольких рабочих местах, что позволяет легко настраивать конфигурацию в условиях ограниченного пространства на месте.

6. Широкий выбор приводов и интеллектуальный интерфейс: доступны различные варианты привода — ручной винтовой, электрический, пневматический и гидравлический, что позволяет удовлетворить потребности от локального ручного управления до дистанционного автоматического контроля. Электрические и пневматические исполнительные механизмы могут быть оснащены позиционерами, ограничительными выключателями и устройствами обратной связи, что обеспечивает простое подключение к системам DCS или PLC, точное регулирование соотношения и удаленный мониторинг состояния, соответствуя требованиям современного интеллектуального управления промышленностью.
