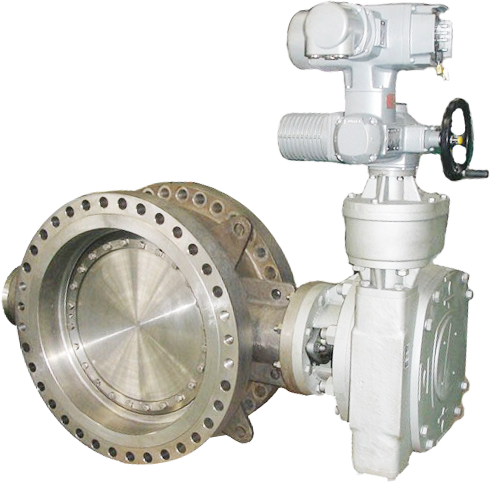

Триэксцентричный металлический жесткий уплотнительный бабочка-клапан

Трехэксцентричный металлический жесткий уплотнительный бабочка-клапан представляет собой высокопроизводительный промышленный клапан, сочетающий передовые принципы геометрии и высокоточные технологии изготовления. Он отражает передовой уровень технологий отключения и регулирования в современных условиях больших диаметров и высоких параметров. Основная конструкция использует революционную трехмерную эксцентричную форму: первая эксцентриситетность возникает из-за определенного смещения оси штока клапана относительно уплотнительной поверхности бабочки; вторая эксцентриситетность формируется между осью штока и осью трубы или канала клапана; третья эксцентриситетность создается под углом наклона между центральной линией уплотнительной поверхности бабочки и осью канала клапана.

Такая составная эксцентричная конструкция позволяет днищу клапана мгновенно отрываться от седла при открытии, обеспечивая бескачественное вращение на протяжении всего процесса. Уплотнение достигается только в конечном положении закрытия за счёт конусного клина, что создаёт уникальную механическую особенность «чем глубже закрывается, тем плотнее уплотнение». Диапазон моделей клапанов очень широк: номинальный диаметр от DN200 до DN4000 (8–158 дюймов), класс давления — от PN0,6 до PN15 МПа (соответствует американскому стандарту 150 фунт/дюйм² – 900 фунт/дюйм²), а рабочий температурный диапазон — от -46 °C до +350 °C. Клапаны способны эффективно работать в различных сложных средах, включая циркулирующую воду, сточные воды, промышленные сточные воды, воздух, газ, синтез-газ, дымовые газы и отходы, а также в средах с частицами или коррозионными свойствами.

Корпус клапана и ключевые компоненты могут быть изготовлены из различных материалов, таких как чугун с шаровидным графитом, высоких хромистых чугунов, углеродистой стали, аустенитной нержавеющей стали (304/316), двухфазной стали и других, в зависимости от характеристик среды и условий эксплуатации, что обеспечивает превосходную адаптивность к рабочим условиям и высокую степень индивидуальной настройки.

1. Инновационная трехэксцентрическая коническая уплотнительная поверхность с нулевым трением и самокомпенсацией

Трехмерная эксцентричная конструкция является душой данного клапана. Она не только устраняет трение и износ при открытии и закрытии бабочки, но и благодаря наклонной конической поверхности уплотнения оптимизирует традиционное поверхностное контактное уплотнение в практически линейный клиновой тип. При закрытии клапана коническая поверхность бабочки «катится» по конической поверхности седла, создавая самовосстанавливающуюся уплотнительную силу: чем выше давление среды, тем больше удельное давление уплотнения, а значит, более надежно уплотнение. Данная конструкция также обладает функцией автоматической компенсации температуры и давления, способна самостоятельно адаптироваться к незначительным деформациям корпуса клапана и бабочки, вызванным колебаниями температуры и давления, обеспечивая стабильность уплотнения при длительной эксплуатации и в условиях термических циклов.

2. Высокоточное производство и герметизация «бубликового уровня»

Для достижения абсолютной герметичности в серцевине уплотнительных пар клапанов применяется высочайшее качество изготовления. Поверхность дискового уплотнения обрабатывается на пятиосевом центре с ЧПУ, что обеспечивает исключительно высокую точность сложных геометрических форм в трёхмерном пространстве. Затем поверхность подвергается передовой полировке зеркального шлифования (Mirror Grinding), достигая нано-уровня гладкости. Такие металлические уплотнительные пары, созданные методом «жесткого столкновения» (обычно из нержавеющей стали, сплава с титаном, напыленного никелевого сплава или прямой установки кольца из твёрдого сплава), после тщательной подгонки и шлифовки способны соответствовать строгим стандартам герметичности ANSI B16.104 класса VI (без утечки) или класса V, а срок службы значительно превышает традиционные клапаны.

3. Оптимизированные каркасные каналы и превосходные характеристики жидкости

Для клапанов большого диаметра дверца выполнена в виде высокопрочной каркасной (или ребристой) полой конструкции. Данная конструкция позволяет значительно снизить вес, уменьшить крутящий момент при открытии и закрытии, а также требования к исполнительным механизмам, сохраняя при этом достаточную прочность и жесткость дверцы, одновременно максимально увеличивая эффективную площадь прохода потока по каналу. Оптимизированный профиль обеспечивает минимальное сопротивление потоку, а потерги давления существенно ниже, чем у аналогичных по диаметру затворных или переключающих клапанов, что обеспечивает выдающуюся энергоэффективность. Особенно подходит для транспортировки больших объемов при низких потерях давления.

4. Высокая адаптивность к условиям эксплуатации и широкий спектр областей применения

Благодаря способности выдерживать широкий температурный диапазон от -46 °C до 350 °C и высокому уровню давления PN15/Class 900, данный клапан может быть использован в сложных условиях различных отраслей — от очистки воды, энергетики и металлургии до нефтехимии, угольной промышленности и морских платформ. Независимо от обработки пылевого газа, коррозионных дымовых газов, промышленных сточных вод или транспортировки высокотемпературного пара и газа синтетических процессов, прочная металлическая жёсткая уплотнительная конструкция и разнообразие вариантов материалов обеспечивают надёжное решение. Двунаправленное уплотнение позволяет легко устанавливать клапан независимо от направления потока среды.

5. Гибкая настройка привода и интеллектуальный интерфейс управления

Клапаны поддерживают различные способы привода: ручной (с червячным редуктором), электрический, пневматический и гидравлический, что позволяет удовлетворить все потребности — от ручного управления на месте до полностью автоматического дистанционного контроля. Клапаны большого диаметра часто оснащаются высокопроизводительными зубчатыми редукторами или многореактивными исполнительными механизмами для обеспечения достаточного крутящего момента. Благодаря интеграции интеллектуальных позиционеров, ограничительных выключателей, выключателей крутящего момента и модуля шинной связи можно осуществлять точную пропорциональную регулировку клапана, контроль хода, диагностику неисправностей, а также бесшовную интеграцию с верхними системами управления, такими как DCS и PLC. Это идеальный выбор для создания современных и интеллектуальных промышленных сетей трубопроводов.
