Санитарный шаровой кран

Серия санитарных шаровых клапанов CFQF представляет собой высокоточное оборудование для контроля потока жидкостей, специально разработанное для трубопроводов с высокими требованиями к санитарным нормам. Основное применение — в системах транспортировки материалов, где предъявляются строгие требования к чистоте, отсутствию загрязнений и простоте очистки. Основные области применения включают пищевую промышленность, производство молочных продуктов и напитков, биофармацевтическую промышленность и специальную химическую промышленность, обеспечивая чистоту и безопасность среды в процессе транспортировки. Клапаны оснащены конструкцией прохода полного диаметра (полный проход), что позволяет внутреннему пространству клапана практически совпадать с внутренним диаметром соединительной трубы, обеспечивая беспрепятственный проход жидкости без значительных потерь давления или сопротивления. Кроме того, это эффективно предотвращает остаточные загрязнения среды.

Принцип работы основан на высокоточном шаре с продольной полостью, который точно установлен между двумя седлами из PTFE (политетрафторэтилена) внутри корпуса клапана. Вращение шара на 90 градусов осуществляется с помощью подключенного пневматического исполнительного механизма или ручки-ручника, что позволяет быстро и просто открывать или закрывать поток. Для соответствия строгим требованиям к гигиенической дезинфекции в эту серию клапанов можно дополнительно установить специальный соединитель для очистки седлов. Через этот интерфейс в зону седла подается моющее средство или пар, обеспечивая тщательную очистку внутренней части клапанной камеры (CIP). Загрязнения выводятся через специальные отводы, что значительно гарантирует чистоту между партиями и предотвращает перекрестное загрязнение.

Данная серия предлагает три основные конструктивные формы для удовлетворения различных требований к монтажу и функциональности:

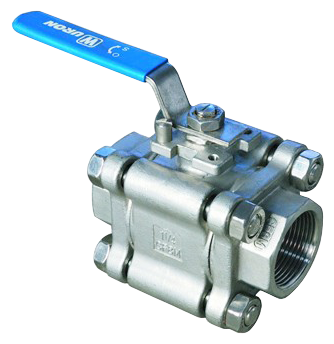

CFQF-1 представляет собой трёхсекционную конструкцию с болтовым соединением, что обеспечивает удобство разборки и обслуживания.

CFQF-2 — это тройной шаровой кран с возможностью распределения или смешивания потоков (включая T-образные и L-образные каналы), устанавливается по резьбе.

CFQF-3 представляет собой двухкомпонентную конструкцию с быстрым соединением клипсами, что обеспечивает удобство монтажа и демонтажа.

Все вышеуказанные модели могут быть оснащены функцией стерильного соединения и онлайн-очистки в соответствии с потребностями.

1. Дизайн экстремальной чистоты, соответствующий стандартам санитарной гигиены

Все поверхности клапана, контактирующие с средой, обработаны высокоточным полированием до заданной шероховатости (значение Ra), что обеспечивает гладкость и отсутствие зон без контакта, полностью предотвращая размножение микроорганизмов и прилипание материалов. Полный профиль камеры клапана и оптимизированный внутренний контур исключают зоны застоя жидкости, соответствуя строгим требованиям пищевой и фармацевтической промышленности к «отсутствию остатков», а также поддерживают полный цикл онлайн-очистки (CIP) и онлайн-стерилизации (SIP).

2. Модульная структура обеспечивает адаптацию к разнообразным сценариям применения

Три серии конструкций обеспечивают пользователям гибкий выбор. CFQF-1 с тремя болтовыми соединениями удобно для глубокого обслуживания; CFQF-2 с тройником может использоваться для разделения, объединения потоков или переключения линий, упрощая проектирование трубопроводов; CFQF-3 с двумя пластинами-зажимами благодаря быстрой установке и демонтажу особенно подходит для гибких производственных линий, требующих частой очистки или регулировки. Такое модульное проектирование позволяет одной платформе продукта охватывать множество потребностей — от простого разрезания до сложного управления потоками.

3. Удобная функция очистки и обслуживания в режиме онлайн

Опциональный соединитель для очистки седла и конструкция отверстия для слива являются одним из ключевых преимуществ данной серии клапанов. Данная функция позволяет проводить целевую промывку и удаление загрязнений из области уплотнения седла и шара, где скапливается наибольшее количество загрязняющих веществ, без необходимости разборки клапана. Это значительно упрощает процесс гигиенической очистки, сокращает время простоев оборудования и является важнейшим элементом конструкции, обеспечивающим непрерывность производства и безопасность продукции.

4. Надежная герметизация и гибкий способ управления

Крепление клапана, изготовленное из высококачественного PTFE-материала, обеспечивает не только надежную герметизацию, но и отличную химическую инертность и низкий коэффициент трения. Клапан поддерживает как ручной (ручной) режим работы, так и автоматический (пневматический исполнитель), что позволяет легко интегрировать его в систему автоматического управления для дистанционного точного контроля, удовлетворяя требования современного интеллектуального производства.

5. Быстрая стерильная соединительная система и удобство монтажа

Особенно примечательны крепежные соединения типа CFQF-3, а также болтовые соединения модели CFQF-1 и резьбовые соединения модели CFQF-2, которые соответствуют стандартным требованиям для санитарных трубопроводов. Эти способы соединения обеспечивают быстрое монтажное время, надежную герметизацию, а также удобство многократного разбора и сбора, что значительно повышает эффективность сборки оборудования, модернизации систем и текущего обслуживания, снижая общие эксплуатационные расходы.
