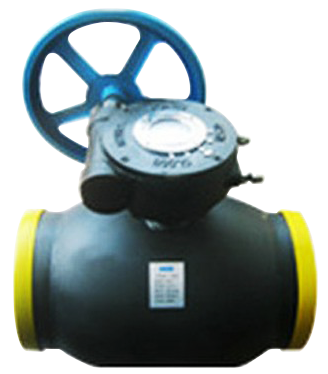

Q361F полностью сварной шаровой кран

Комплектный шаровой кран Q361F — это высоконадежный, беспроблемный клапан для управления трубопроводами, специально разработанный для сложных условий эксплуатации. Основная концепция проектирования заключается в обеспечении длительной безотказной работы и минимальных затрат на жизненный цикл.

Данный клапан выполнен по передовой технологии полностью сварного корпуса, интегрированного с трубопроводной системой, что в принципе исключает риск утечек. Ключевая уплотнительная деталь представляет собой фторопластовое (PTFE) уплотнение, усиливающееся углеродным волокном. Этот материал обладает превосходной износостойкостью, химической стабильностью и самовсмазывающимися свойствами, благодаря чему клапан обеспечивает долгий срок службы и стабильную работу даже в условиях частых операций открытия и закрытия, а также при наличии примесей и химических веществ в среде.

Основной элемент клапана — шар, изготовленный из нержавеющей стали и тщательно отполирован, обеспечивает исключительно высокую круглость и гладкость поверхности. Это физическая основа, гарантирующая бесперебойную работу и стабильный крутящий момент клапана даже после многолетней эксплуатации. Клапан выполнен по классической конструкции с плавающим шаром и удачно использует эластичную конструкцию с наклонной поверхностью, что позволяет уплотнительному кольцу постоянно и адаптивно прижиматься к поверхности шара. Такая конструкция обеспечивает равномерное и достаточное давление на уплотнительную поверхность даже при колебаниях или нестабильности давления в трубопроводной системе, гарантируя плотное и надежное закрытие.

Кроме того, на валу клапана применена двухслойная защита от утечек: два независимых «O»-образных уплотнения обеспечивают абсолютную надежность этого динамического уплотнительного узла при обеспечении гибкого вращения вала, что дополнительно подтверждает общую нулевую утечку клапана.

1. По-настоящему беспроблемный дизайн и долгосрочная экономичность

Клапаны в конструкции разработаны с целью максимальной автономности и надежности работы. Их герметичная система самовоспламеняется, не требует регулярного добавления смазки; структура прочная, не нуждается в периодической регулировке. Такая особенность «установить — и забыть» значительно снижает долгосрочные затраты на обслуживание в виде трудозатрат и материалов, обеспечивая длительную и стабильную работу при низких эксплуатационных расходах, что делает общий экономический эффект на протяжении всего жизненного цикла особенно выдающимся.

2. Полностью сварная конструкция без литых деталей, инструментально безопасна и надежна

Корпус клапана изготовлен методом полной сварки, что полностью исключает внутренние дефекты, такие как раковины и поры, характерные для традиционных литых корпусов. Это обеспечивает высокую прочность конструкции, равномерное и стабильное давление, а также существенно повышает безопасность клапана в его основе. Такая конструкция не только значительно снижает вес, но и полностью устраняет риски ненадёжности, вызванные проблемами с качеством литья, что особенно подходит для подземных прямых трубопроводов или важных промышленных трубопроводов, где требуется высочайшая безопасность.

3. Эластичное самоуплотнение и адаптивность к колебаниям давления

Уникальная эластичная уплотнительная конструкция с наклонной поверхностью является ключевым фактором производительности клапана. Данная конструкция обеспечивает определенную адаптивность уплотнительного кольца к давлению шара. При повышении давления в системе она способствует улучшению герметичности, а при снижении давления эластичный элемент продолжает обеспечивать стабильное начальное усилие уплотнения. Эта особенность гарантирует, что клапан сохраняет постоянную и плотную закрытую работу даже при колебаниях давления в сети или нестабильных условиях эксплуатации, не теряя при этом своих герметичных характеристик.

4. Высокая гибкость установки и настройки

Клапаны в конструкции были разработаны с учетом удобства и адаптивности монтажа на месте. Шток клапана может быть удлинен по необходимости, что позволяет легко осуществлять управление при глубоком укрытии или установке теплоизоляционного слоя. Ручка управления выполнена съемной и может быть установлено в любом направлении, что обеспечивает соответствие различным конфигурациям трубопроводов и расположению рабочего пространства. Общая конструкция проста, процесс монтажа и регулировки прост и быстрый, что значительно сокращает время и трудозатраты при строительстве на месте.

5. Точное производство обеспечивает долговечную и плавную работу

Нержавеющие шары, прошедшие высокоточную шлифовку, в сочетании с оптимизированной конструкцией седла и опоры клапана обеспечивают легкое и плавное открытие и закрытие даже после многолетней эксплуатации без ощущения заедания. Вместе с уплотнением «O»-образным кольцом на валу, обладающим низким коэффициентом трения, достигается надежная работа с малым крутящим моментом и длительным сроком службы.
