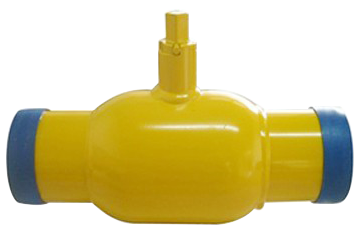

Q61F полностью сварной шаровой кран

Q61F — это высокопроизводительный и долговечный трубопроводный клапан, изготовленный по передовой технологии цельной сварки. Он специально разработан для сложных условий эксплуатации, где требуется абсолютная герметичность и отсутствие необходимости в обслуживании в течение длительного времени. Основное его отличительное качество заключается в том, что корпус клапана и трубопровод соединены навсегда сваркой, что полностью исключает риск утечек на стыках, возможный при традиционных фланцевых или резьбовых соединениях, обеспечивая истинную «нулевую утечку снаружи».

Ключевая уплотнительная деталь клапана — седло, состоит из уплотнительного кольца из карбидов тетрафторэтилена (политетрафторэтилен, армированный углеродным волокном PTFE-C) и дискового пружины. Такое конструктивное решение обеспечивает седлу превосходную способность к упругому компенсированию, позволяя ему адаптироваться к колебаниям давления и температуры внутри трубопровода в пределах допустимых значений, гарантируя абсолютную надежность динамического уплотнения. Шар, являющийся основой для открытия и закрытия, производится под постоянным контролем высокоточных компьютерных измерительных приборов на всех этапах изготовления, что обеспечивает исключительно высокую круглость и гладкость поверхности шара, создавая прочную основу для реализации вращательного уплотнения с низким трением и отсутствием утечек.

Материал корпуса клапана (например, углеродистая сталь ST37) может быть идентичен материалу трубопровода, что не только исключает неравномерное распределение напряжений из-за различий в коэффициентах теплового расширения материалов, но и обеспечивает устойчивость к деформациям грунта, вызванным землетрясениями, нагрузкой транспортных средств и другими факторами. Общая прочность конструкции очень высока, а сопротивление старению выдающееся. Данный клапан особенно подходит для прямой подземной установки: его можно глубоко закапывать под землю без необходимости строительства крупных и дорогостоящих подземных колодцев для клапанов. Для эксплуатации и обслуживания достаточно установить простую мелкую скважину на поверхности, что значительно снижает затраты на строительство и сроки работ.

Кроме того, длина конструкции клапана и высота штока могут быть адаптированы в соответствии с требованиями проектирования и строительства трубопроводов, что демонстрирует отличную инженерную адаптивность. Основные компоненты изготовлены из высококачественных материалов, таких как корпус клапана ST37, шаровой сердцевина из нержавеющей стали SS304, шток 2Cr13 и уплотнение PTFE-C, что обеспечивает надежное выдерживание давления PN25 и выше. При нормальном эксплуатационном режиме и обслуживании срок службы изделия может достигать более 15 лет.

1. Всемерное сварочное соединение обеспечивает постоянное отсутствие внешнего протекания

Клапан выполнен с полностью сварным корпусом, интегрированным в трубопроводную систему, что полностью исключает утечки с внешней стороны клапана. Данная конструкция не только значительно повышает общую степень герметичности и безопасности сети, особенно подходит для подземных или важных трубопроводов, транспортирующих опасные жидкости, такие как природный газ и химические вещества, но и устраняет необходимость в обслуживании из-за старения уплотнительных прокладок соединений.

2. Интеллектуальное композитное седло обеспечивает безопасную и надежную внутреннюю герметизацию

Система седла является ключевым элементом герметичности. Использование материала PTFE-C, усиливающегося углеродным волокном, в качестве основы уплотнительного кольца значительно повышает износостойкость, устойчивость к давлению и стабильность размеров материала. В сочетании с постоянной упругой предварительной натяжкой, обеспечиваемой дисковой пружиной, образуется «умный» компенсационный механизм. Независимо от колебаний давления среды или незначительных деформаций материала при изменении температуры, пружина постоянно поддерживает плотное прилегание уплотнительного кольца к шару, гарантируя целостность внутренней герметизации клапана на протяжении всего его жизненного цикла и обеспечивая заявленную полную герметичность (0%).

3. Высокоточное производство и дизайн из одного материала обеспечивают долговременную стабильность

Шаровые клапаны проходят точную ЧПУ-обработку и компьютерный контроль на всех этапах производства, что обеспечивает их геометрическую точность, малое усилие при вращении, легкость открытия и закрытия, а также отсутствие заеданий. Концепция конструкции, согласующая материал корпуса клапана с материалом трубопровода, исключает потенциальные риски сварки разнородных материалов и дополнительные напряжения, вызванные различной коэффициентами теплового расширения и сжатия, делая клапан надежной и прочной частью трубопровода. Сопротивляемость геологическим деформациям и усталостным нагрузкам значительно превосходит показатели традиционных клапанов.

4. Прямая установка обеспечивает значительные преимущества в строительстве и экономике

Как прямое закладное клапанное устройство, его главное преимущество заключается в значительном снижении затрат на монтаж и эксплуатацию на протяжении всего срока службы. Отказ от крупных бетонных колодцев для клапанов позволяет не только экономить материалы, рабочую силу и земельные ресурсы, но и сокращать сроки строительства. На поверхности устанавливаются лишь небольшие неглубокие колодцы, что значительно облегчает последующее позиционирование и управление клапанами, делая строительство и обслуживание городских сетей, длинных трубопроводов и других объектов более эффективными и экономичными.

5. Качественные материалы и компактная конструкция обеспечивают длительный срок службы

Клапаны изготовлены из проверенных и надежных материалов, таких как ST37, SS304, 2Cr13, с оптимизированной конструкцией, что обеспечивает высокое давление PN25 и выше, а также компактность корпуса и эстетичный внешний вид. Дизайн, основанный на высококачественных материалах и точном производстве, гарантирует долговечность клапана в сложных условиях эксплуатации, поддерживает стабильную работу без обслуживания более 15 лет и обладает исключительно высокой общей стоимостью и эффективностью.
