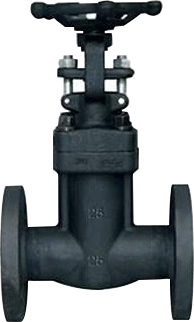

WZ41H кованый воронковый затворный клапан

Клапан WZ41H из кованой стали с волнообразной трубой представляет собой высококачественный промышленный клапан, специально разработанный для работы в сложных условиях. Его ключевая ценность заключается в достижении герметичности зоны уплотнения клапана без внешних утечек, что особенно подходит для обработки токсичных, вредных, легковоспламеняющихся, взрывоопасных, сильно коррозионных или ценных сред, а также для трубопроводных систем, предъявляющих крайне высокие требования к безопасности окружающей среды. Клапан проектируется и производится строго в соответствии с международными авторитетными стандартами, такими как API 602, MSS-SP-118, BS 5352 и ASME B16.34, а его испытания и проверка проводятся по стандарту API 598, что гарантирует надежность и взаимозаменяемость продукции.

Корпус клапана изготовлен из высококачественной кованой стали, обладает плотной структурой, высокой прочностью и отличными характеристиками выдерживания давления, что эффективно исключает возможные дефекты литья. Наиболее заметная конструктивная инновация заключается в использовании металлического волнового комплекта вместо традиционного уплотнительного канала, что позволяет перейти от динамического уплотнения между штоком и крышкой клапана к полностью металлическому, бесконтактному постоянному уплотнению, тем самым полностью исключая возможность утечки среды по штоку клапана.

В зависимости от требований заказчика к установке, обслуживанию и эксплуатационным условиям клапаны предлагают два варианта герметизации крышки с высокой надежностью: крышка с резьбовым соединением и уплотнением с помощью обмоточного прокладки, использующая высокопрочные болты и гайки, а также гибкую графитовую обмоточную прокладку марки 304L, что обеспечивает удобство разборки на месте и внутреннего обслуживания; и крышка с полностью сварным уплотнением по резьбе, где предварительное затягивание резьбы с последующей полной сваркой обеспечивает постоянное, неразъёмное статическое уплотнение, полностью исключая риск утечки в области крышки. Данный клапан спроектирован как тип с открытым штоком (OS&Y), при этом резьба штока расположена снаружи крышки, что позволяет наглядно видеть положение клапана при открытии и закрытии.

Соединение концов гибко: может быть выполнено с помощью сварного соединения (соответствующего ASME B16.11) или резьбового соединения (соответствующего ANSI/ASME B1.20.1 NPT). В конструкции интегрированы проверенные решения, такие как цельные уплотнительные подушки и самовыравнивающиеся пресс-пластины, что делает данный продукт предпочтительным безопасным устройством для отключения ключевых трубопроводов в нефтехимической, тонкой химической, фармацевтической, ядерной промышленности, а также в области транспортировки нефти и газа.

1. Революционная конструкция уплотнения с металлическими гофрированными трубками обеспечивает абсолютное отсутствие утечек. Ключевым преимуществом клапана является использование комплекта уплотнений из металлических гофрированных трубок. Один конец этой трубки сваривается с штоком клапана, а другой — с крышкой или другими соответствующими элементами, образуя полностью герметичный металлический барьер. При открытии и закрытии клапана трубка растягивается или сжимается, полностью изолируя среду внутри внутренней полости трубки, предотвращая контакт с штоком и внешней средой. Такая конструкция полностью решает проблему утечек, вызываемых традиционными прокладками из-за износа, старения или перепадов температур, обеспечивая наивысший уровень надежности уплотнения, что особенно подходит для работы с ядовитыми, радиоактивными или высокозагрязняющими средами.

2. Двойная конструкция крышки клапана обеспечивает разнообразие стратегий установки и обслуживания. Клапан предлагает два классических варианта конструкции крышек, что предоставляет пользователям высокую гибкость. Болтовая конструкция крышки позволяет легко проводить регулярный осмотр, ремонт или замену деталей внутри клапана, обеспечивая удобство обслуживания. Зато сварная крышка обеспечивает наивысший уровень герметичности и целостности соединения, полностью исключая потенциальные точки утечки в местах соединения крышки, что особенно подходит для критически важных трубопроводов с повышенными требованиями к герметичности или при желании максимально сократить количество съемных соединений. Это соответствует современной концепции управления производственными предприятиями по сокращению точек утечек (LDAR).

3. Тщательная сварка стальных конструкций и соответствие стандартам

Корпус клапана изготовлен методом ковки, что обеспечивает более высокую плотность материала, лучшие механические свойства и повышенную ударную вязкость по сравнению с отливками. Это особенно подходит для работы при высоком давлении, высокой температуре и термических циклах. Весь процесс — от проектирования до приемки — строго соответствует международным стандартам API, ASME, MSS и другим, что гарантирует взаимозаменяемость размеров, надежность давления и стабильность качества, обеспечивая пользователям глобально признанное качество продукции.

4. Многократная дополнительная безопасность и удобство конструкции

Клапан оснащен цельным верхним уплотнительным седлом, которое при полном открытии клапана обеспечивает дополнительную точку герметизации под давлением, позволяя безопасно заменять или затягивать прокладку (если предусмотрена резервная прокладка) или выполнять другие виды обслуживания в процессе работы. Конструкция с инжектором смазки для штока обеспечивает дополнительную защиту: в экстремальных условиях или после длительной эксплуатации можно закачать специальный уплотнительный материал через инжектор, что обеспечит дополнительное смазывание системы штока или аварийное уплотнение. Конструкция с открытым штоком (OS&Y) позволяет оператору наглядно определять степень открытия клапана, исключая возможность ошибочных действий.

5. Гибкие соединения и надежная производительность

Два способа соединения — раструбное сварное и резьбовое NPT — позволяют клапанам гибко адаптироваться к различным проектным и монтажным требованиям трубопроводов. В сочетании с самосердечной конструкцией, включающей пресс-плиту и пресс-кольцо, обеспечивается равномерное распределение нагрузки на уплотнение (если оно установлено в области нехвостов) и надежное герметичное сращивание. Эти проверенные и доведённые до совершенства конструкции в сочетании с передовой технологией уплотнения хвостовиков создают высокопроизводительный промышленный клапан, выдающийся по надёжности, безопасности и универсальности.
