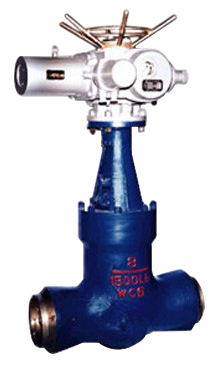

Электрический сварочный высоконапорный запорный клапан Z960Y

Высоконапорный затворный клапан Z960Y — это промышленное оборудование для перекрытия трубопроводов, специально разработанное для экстремальных высоких давлений и температур. Оно особенно подходит для систем трубопроводов, передающих нефтепродукты, водяной пар и другие среды с высокой температурой и давлением в таких областях, как нефтехимия и тепловые электростанции. Клапан проектировался и изготавливался строго в соответствии с передовыми отечественными и зарубежными стандартами, такими как JB/T3595 и E101, что обеспечивает высокую совместимость и надежность с отечественным промышленным оборудованием и системами. Его основная функция заключается в полном перекрытии или подключении среды в трубопроводе, и его категорически запрещено использовать для регулирования расхода или дросселирования. Это связано с тем, что при полностью открытой позиции клапана канал потока является прямым, с минимальным сопротивлением потоку и практически нулевыми потерями давления. Если же затвор частично открывается, высокоскоростной поток может вызвать вибрацию клапана, серьёзное повреждение уплотнительных поверхностей и эрозию затвора под действием среды. Поэтому он наиболее подходит для применения на рабочих местах, где операции происходят редко, а устройство длительное время остаётся полностью открытым или закрытым.

Корпус клапана изготовлен из высококачественной жаропрочной стали или нержавеющей стали методом ковки, что обеспечивает прочную и надежную конструкцию. Наиболее заметной особенностью является сварное соединение на обоих концах каналов, обеспечивающее постоянное и герметичное интегрированное соединение с трубопроводной системой, что гарантирует высокую прочность соединения и целостность уплотнения в условиях сверхвысокого давления. Внутренний канал клапана (точнее, место соединения корпуса и крышки) обычно оснащён уплотнением с автоматическим затягиванием под давлением, которое обеспечивает самонесущее уплотнение за счёт давления среды системы, а качество герметичности улучшается по мере роста давления. Клапан объединён с высокоэффективным электрическим исполнительным механизмом, способным принимать сигналы дистанционного управления, автоматически и точно открываться и закрываться, что значительно повышает уровень автоматизации и безопасность управления трубопроводами высокого давления.

1. Уплотнение из сверхтвёрдого сплава и автоматическое герметизация под давлением обеспечивают нулевую утечку при высоком давлении

Клапан оснащен высокотехнологичным решением герметизации. Уплотнительные поверхности затвора и седла выполнены методом наплавки твердого сплава на основе кобальта Stellite, который обладает исключительной твёрдостью, превосходной износостойкостью, отличной термостойкостью (способен выдерживать высокие температуры паровой среды), а также хорошей коррозионной и антиударной стойкостью, что обеспечивает длительный срок службы уплотнительных парторцов при высоком давлении. В сочетании с самовсасывающимся уплотнением по центру корпуса клапана, при увеличении давления в системе уплотнение ключевых соединений становится более надёжным, что гарантирует долгосрочную беспрепятственную работу без утечек даже при давлениях класса 1500, 2500 фунтов и выше.

2. Усиление передаточных компонентов и гуманное проектирование управления

Колонка клапана, являясь ключевым элементом привода, подвергается тщательной термообработке (отжигу + высокотемпературному отпуску) и поверхностной азотированию. Эта комплексная термическая обработка обеспечивает высокую прочность и вязкость сердцевины колонки для выдерживания значительных крутящих моментов, одновременно формируя на поверхности твёрдый, износостойкий и коррозионностойкий азотированный слой, что значительно повышает устойчивость к заеданию, трению и общую срок службы. Клапан оснащён эластичной клиновидной затворной пластиной, способной адаптироваться к незначительным деформациям, обеспечивая плотное прилегание уплотнительных поверхностей. Для клапанов среднего и крупного диаметра предусмотрены подшипники качения, значительно снижающие силу трения при открывании и закрывании, а также ударный ручной переключатель для аварийного ручного управления, гарантирующий надёжное открытие и закрытие в любых условиях.

3. Полная сварка соединений и гибкая настройка конструкции для удовлетворения строгих инженерных требований

В отличие от фланцевых соединений, сварная конструкция обоих концов данного клапана устраняет потенциальные точки утечки фланцев, обеспечивая максимальную целостность соединения и способность выдерживать давление. Это особенно подходит для высоконапорных и высокотемпературных трубопроводов, где требуется строгая герметизация. Конструкция затвора (клапана) может быть адаптирована в соответствии с конкретными условиями эксплуатации пользователя: можно выбрать одиночный, двухкомпонентный или параллельно расположенный двухкомпонентный затвор, чтобы оптимально работать при различных температурах, давлениях и условиях среды. Кроме того, проектирование клапана полностью учитывает совместимость с инженерными системами: длина конструкции и швы могут быть изготовлены по стандарту E101, электротехническому стандарту (например, 78DG) или по конкретным размерам, предоставленным заказчиком, что гарантирует бесшовное соединение с существующими трубопроводами.

4. Комплексные преимущества производственного стандартизации

Строгие производственные и приемочные процессы, основанные на стандартах JB/T3595 и других, обеспечивают единообразие качества продукции. Это приносит значительные комплексные преимущества: прямое проходное сечение обеспечивает минимальное сопротивление потоку; правильный режим полного открытия/закрытия защищает дорогостоящие твердосплавные уплотнения от эрозии при сужении потока; оптимизированная конструкция делает операции включения и выключения относительно легкими; среда может двигаться в обоих направлениях, не нарушая режим потока и не вызывая дополнительных падений давления; а также благодаря относительно простой конструкции, компактной длине и зрелым технологиям производства, клапан становится надежным базовым оборудованием для перекрытия в системах трубопроводов высокого давления и температуры, широко применяемым и обладающим высокой надежностью.
