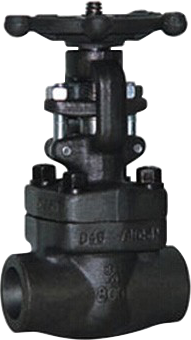

З61H кованый высоконапорный затворный клапан

Заводной высоконапорный затворный клапан Z61H — это промышленный отсекающий клапан, специально разработанный для малых диаметров, высокого давления и сложных условий эксплуатации. Изготавливается строго в соответствии с международными стандартами и подходит для классов давления от Class 150 до Class 2500. Корпус клапана изготовлен методом точного ковки из высококачественной закалённой стали (например, A105, F5, F11, F22) или аустенитной нержавеющей стали (F304, F316). Материал плотный, обладает высокой механической прочностью и способен надёжно выдерживать системное давление до 25,0 МПа.

Данный клапан работает в широком температурном диапазоне: углеродистая сталь — от -29 °C до 425 °C, нержавеющая сталь — от -29 °C до 500 °C, что позволяет использовать его в различных условиях от низких до высоких температур. Номинальный диаметр клапана составляет от DN8 до DN100 мм, а также доступны различные способы соединения: внутренняя резьба, фланцы и сварные соединения с врезкой, что обеспечивает высокую гибкость при интеграции в малопроходные высоконапорные трубопроводы.

Дизайн этого клапана предназначен для полного перекрытия или подключения среды в трубопроводе. Основной принцип работы заключается в использовании вертикального подъёма и опускания затвора для управления потоком: при полном подъёме затвора канал пропускает жидкость непрерывно, обеспечивая минимальное сопротивление потоку; при полном опускании затвора его точно обработанные уплотнительные поверхности плотно прилегают к седлу клапана, обеспечивая надёжное герметичное смыкание. Следует особо отметить, что данный клапан запрещено использовать для регулирования расхода или сужения потока.

При использовании в местном открытом состоянии высокоскоростные среды могут вызвать вибрацию затвора, серьезное повреждение уплотнительных поверхностей и эрозию. Поэтому данный клапан наиболее подходит для трубопроводов, где требуется редкая эксплуатация, длительное полное открытие или закрытие. Благодаря выбору различных материалов для корпуса и внутренних деталей, этот клапан может безопасно применяться для воды, пара, нефтепродуктов, природного газа, азотной кислоты, уксусной кислоты, окислительных сред и раствора мочевины. Он является ключевым устройством безопасности и изоляции для высоконапорных трубопроводов малого диаметра в таких областях, как нефтехимия, электроэнергетика, природный газ и тонкая химическая промышленность.

1. Превосходная адаптивность к высоким давлениям и широкий выбор материалов

Клапаны специально разработаны для работы в условиях высокого давления. Изделие из закалённой стали обеспечивает значительно более высокую способность выдерживать давление и структурную целостность по сравнению с литыми изделиями, полностью исключая такие дефекты, как поры и раковины, характерные для литых деталей, и гарантирует безопасную эксплуатацию при классе 2500. Богатый ассортимент материалов (от углеродистой стали, хромомолибденовой до нержавеющей стали) позволяет пользователям точно выбирать наиболее экономичные и долговечные комбинации материалов в зависимости от коррозионной активности среды, температуры и давления, обеспечивая оптимальное соответствие эксплуатационным условиям и контроль затрат.

2. Отличные гидравлические характеристики и двусторонняя герметизация

Клапан выполнен с прямым каналом, при полном открытии затвор полностью отделяется от канала, что обеспечивает минимальное сопротивление потоку жидкости и практически нулевые потери давления, способствуя энергосбережению в системе. Кроме того, клапан имеет двустороннюю герметизацию, поэтому направление потока среды не ограничено, при установке не требуется учитывать направление потока, а также не создает помех для потока и дополнительных потерь давления, что значительно облегчает проектирование трубопроводов.

3. Компактная и надежная конструкция с относительно небольшими усилиями при эксплуатации

Благодаря малому диаметру и технологии ковки, конструкция клапана относительно проста и компактна, длина структуры короткая, что позволяет экономить пространство для монтажа. Открытая штоковая конструкция обеспечивает наглядное визуальное отображение положения клапана. В нормальных условиях работы, поскольку давление среды перпендикулярно направлению движения затвора, открывание и закрывание осуществляются с меньшими усилиями. Зрелая конструкция обеспечивает хорошую технологичность изготовления и широкий спектр применения.

4. Четкое определение условий эксплуатации и выбор параметров

Для максимального использования преимуществ данного клапана и продления срока его службы пользователю необходимо выбирать модель, учитывая принципы его конструкции:

Основная функция — перекрытие, а не регулировка: конструкция изделия предназначена исключительно для полного открытия или закрытия. При использовании в качестве дросселя высокоскоростное воздействие потока и вибрация могут привести к быстрому эрозионному разрушению и истиранию уплотнительных поверхностей, при этом ремонт таких повреждений затруднен и обычно требует профессионального демонтажа. Таким образом, данный клапан идеально подходит для условий, где требуется длительное и надежное изоляционное действие.

Пространственные и временные факторы: поскольку затвор должен подниматься выше потока, при открытии клапана требуется определённое пространство сверху, высота внешнего размера относительно велика, а время открытия и закрытия продолжительное. В случаях, когда свободное пространство крайне ограничено или требуется быстрая реакция, эти факторы необходимо учитывать. По сравнению с некоторыми типами клапанов, его конструкция более сложна, но именно это является необходимым для обеспечения высокого давления и надёжности уплотнения.

В заключение, высоконапорный кран-клапан Z61H из кованой стали является профессиональным клапаном для перекрытия, который демонстрирует превосходные характеристики в области высокого давления и малых диаметров. Его ключевыми преимуществами являются способность выдерживать высокое давление, низкое сопротивление потоку, двунаправленная проходимость и гибкая конфигурация материалов. Понимание и уважение к его конструктивному назначению — долгосрочному перекрытию, предотвращению дросселирования и учету пространства монтажа — являются ключевыми факторами, обеспечивающими стабильную работу клапана в системе и максимальную эффективность.
