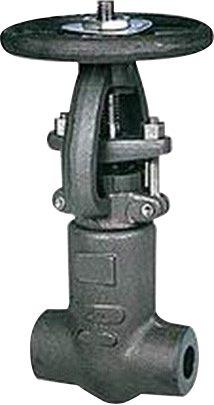

З61H самозапирающийся кованый затворный клапан

Заводной самозапирающийся стальной затворный клапан Z61H представляет собой высокопроизводительный промышленный клапан, разработанный и изготовленный в строгом соответствии с международными передовыми стандартами. Он специально предназначен для трубопроводных систем в нефтяной, химической, энергетической и других отраслях, где требуется высокая надежность и герметичность. Конструкция и производство полностью соответствуют стандартам API 602 и ASME B16.34, испытания и проверки проводятся в соответствии с API 598, а маркировка продукции осуществляется по норме MSS-SP-25, что обеспечивает глобальную универсальность и высокое качество продукта. Корпус клапана изготовлен из высококачественного кованого стали, которая по сравнению с литой имеет более плотную металлическую структуру, повышенную механическую прочность и лучшую ударную вязкость, что делает его особенно подходящим для работы при высоком давлении, высоких температурах и в условиях, предъявляющих жесткие требования к безопасности.

Наиболее заметной особенностью данного клапана является самозатворная конструкция крышки, обычно с самонатягивающейся уплотнительной структурой. Принцип работы заключается в том, что давление среды системы воздействует на определённые уплотнительные элементы (например, клиновидные уплотнительные кольца и четырёхконечные кольца), благодаря чему чем выше давление внутри полости, тем больше усилие уплотнения между крышкой и корпусом клапана, достигая эффекта «чем выше давление, тем надёжнее уплотнение». Это позволяет в корне решить проблему утечек и ослабления болтов при высоких температурах и давлении, характерную для традиционных клапанов с фланцевым болтовым соединением.

Конструкция клапана выполнена с открытым стержнем и опорой, резьба стержня расположена на внешней стороне крышки, что позволяет легко увидеть положение клапана и облегчает наблюдение оператором. Клапан оснащен классическим клиновым затвором и предлагает два варианта прохода — полный диаметр или суженный диаметр — для удовлетворения различных требований к расходу и потерям давления.

Компактная конструкция с относительно коротким длиной позволяет эффективно экономить пространство при размещении трубопроводов. Данная клапанная установка в основном используется как надежное устройство для перекрытия потока среды в трубопроводах, подходит для воды, пара, нефтепродуктов и других сред, являясь идеальным выбором для критически важных трубопроводов, требующих длительного времени эксплуатации, отсутствия необходимости в обслуживании или низкой утечки.

1. Отличные характеристики потока и двусторонняя герметизация

Клапан выполнен с прямым каналом, при полном открытии затвора канал остаётся свободным и не препятствует потоку, что обеспечивает минимальное сопротивление и незначительные потери давления. Такая конструкция значительно снижает прямое воздействие среды на уплотнительные поверхности и их эрозию, способствуя увеличению срока службы уплотнительных пар. Кроме того, клапан обладает двусторонней герметизацией, поэтому направление потока среды не ограничено, при монтаже не требуется учитывать направление движения среды, что обеспечивает высокую гибкость проектирования и установки трубопроводов, а также не влияет на режим потока среды и не вызывает ненужного падения давления.

2. Достоверный самозатворяющийся корпус и компактная конструкция

Одним из ключевых преимуществ клапана является его самозатворяющийся корпус под давлением. Он отказывается от традиционных крупных фланцев и наборов болтов, используя системное давление для самозатягивания, что делает конструкцию более простой, уплотнение — надёжнее, особенно в условиях значительных колебаний температуры и давления. В сочетании с конструкцией с видимой штоковой опорой и компактной формой клапан становится прочным, надёжным, а технологии производства — зрелыми, что обеспечивает широкий спектр применения.

3. Относительно небольшое усилие при управлении и чёткие индикации состояния

Поскольку затвор во время открывания и закрывания контактирует с уплотнительной поверхностью седла по площади, а при полностью открытых или закрытых положениях сила давления среды на затвор перпендикулярна направлению движения, усилие, необходимое для открытия и закрытия, относительно невелико, что обеспечивает экономию силы. Конструкция с видимой штоковой опорой позволяет наглядно видеть высоту открытия клапана, предоставляя оператору чёткие индикации состояния и эффективно предотвращая ошибочные оценки.

4. Индивидуальный выбор и рекомендации по оптимизации

Несмотря на многочисленные преимущества, при практическом применении необходимо учитывать его естественные характеристики для оптимального выбора:

Уход за уплотнительными поверхностями: При частом открытии и закрывания или наличии в среде твёрдых частиц между затвором и уплотнительной поверхностью седла может возникать трение и повреждения. Обычно ремонт требует демонтажа клапана из трубопровода, что усложняет процесс. Поэтому такой тип клапана лучше подходит для условий с редкими операциями и постоянным полным открытием или закрытием.

Требования к пространству монтажа: При открытии затвор должен подняться выше канала, что требует большого высотного пространства монтажа, а также относительно длительного времени открытия и закрытия. В случаях ограниченного пространства или необходимости быстрого открытия/закрытия следует учитывать этот фактор.

Сложность конструкции: По сравнению с некоторыми более простыми типами клапанов, внутренняя конструкция данного типа относительно сложна. Однако именно эта сложность необходима для достижения таких функций, как высокое давление, надёжное перекрытие и т.д. Выбор проверенного производителя гарантирует высокую точность и надёжность, обеспечиваемые сложной конструкцией.

В целом, самозатворяющийся кованый затворный клапан Z61H представляет собой промышленный клапан, сочетающий надёжность, отличные поточные характеристики и зрелую конструкцию. Благодаря самозатворной конструкции, двустороннему потоку и низкому сопротивлению потока он выступает в качестве отличного решения для стабильных трубопроводных систем в таких областях, как нефтехимия и электростанции. При выборе следует учитывать его особенности, такие как необходимость длительного перекрытия и определённые требования к пространству монтажа, чтобы максимально использовать преимущества и обеспечить безопасную и стабильную работу системы.
